تیرچه بتنی چیست؟

تیرچه بتنی نوعی عضو پیش‌ساخته در سقف ساختمان است که از بتن و آرماتور تشکیل شده و برای تحمل و انتقال بار سقف به سازه اصلی استفاده می‌شود.

تیرچه بتن یک عضو پیش‌ساخته ساختمانی است که برای تحمل بار سقف در سیستم‌های مختلف مانند سقف تیرچه بلوک استفاده می‌شود. این قطعه معمولاً از سه بخش اصلی تشکیل می‌شود:

• بتن پاشنه یا بتن تحتانی
• میلگردهای کششی و تقویتی
• خرپای فلزی تیرچه

وظیفه اصلی تیرچه، انتقال بار سقف به تیرها و ستون‌های سازه است. در سیستم‌های سقفی، تیرچه‌ها در کنار بلوک سقفی یا یونولیت قرار می‌گیرند و پس از بتن‌ریزی، عملکردی یکپارچه ایجاد می‌کنند.

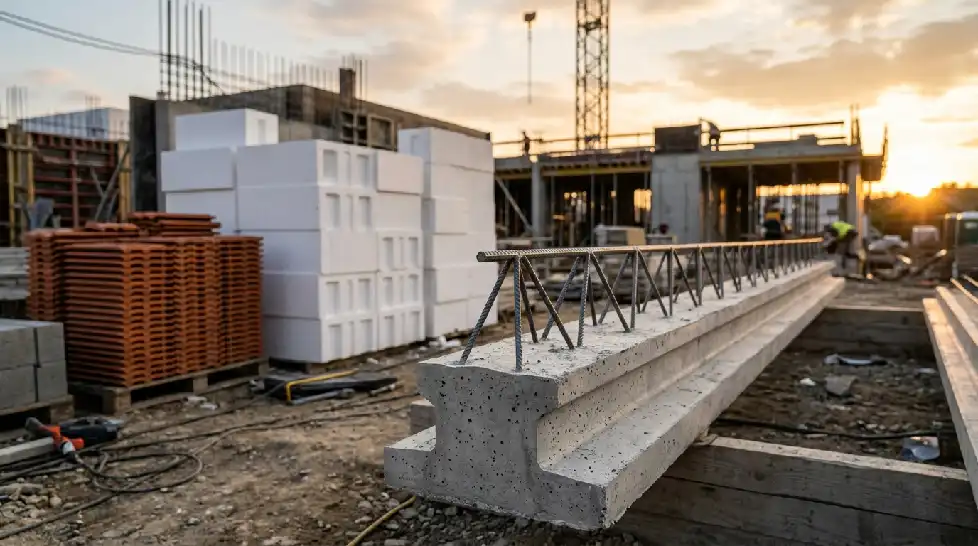

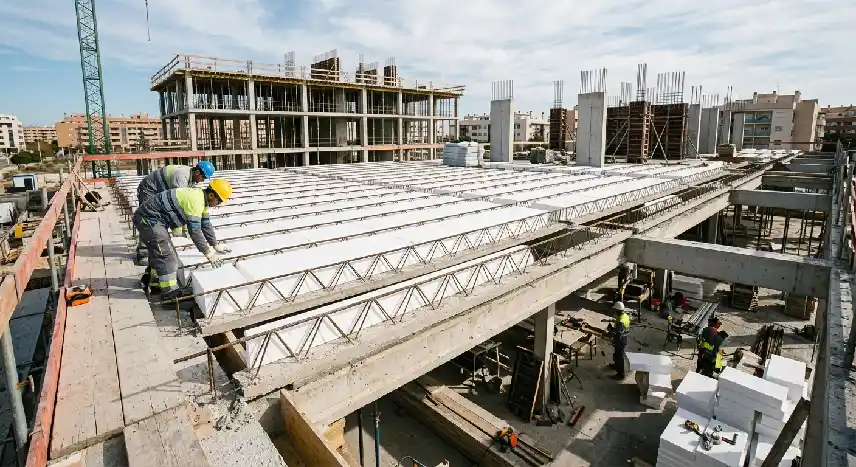

کاربرد تیرچه بتنی

کاربرد تیرچه بتنی در ساخت سقف‌های ساختمانی مانند سقف تیرچه‌بلوک، سقف کرومیتِ ترکیبی و سازه‌های مسکونی و صنعتی است. این تیرچه وظیفه تحمل و انتقال بار سقف به تیرها و ستون‌ها را بر عهده دارد. طبق آیین‌نامه‌های ملی، تیرچه بتنی باعث افزایش مقاومت، یکپارچگی و ایمنی سازه می‌شود.

• سقف تیرچه‌بلوک

  طبق استاندارد ISIRI 2909، تیرچه بتنی برای سقف‌های تیرچه‌بلوک استفاده می‌شود تا بار سقف پس از بتن‌ریزی به تیرهای تکیه‌گاهی منتقل شود. این کاربرد به دلیل رفتار یکپارچه سقف پس از گیرش بتن، بیشترین سهم مصرف بازار ایران را دارد.

• سقف‌های مسکونی و آپارتمانی

  تیرچه بتنی به خاطر وزن متعادل، سازگاری با بلوک یونولیتی، سفالی و سیمانی، و سهولت تولید، در طبقات مسکونی به‌عنوان گزینه اقتصادی و مقاوم استفاده می‌شود. موجودیت‌هایی مانند بلوک یونولیت EPS و بلوک سیمانی سبک معمولاً همراه این تیرچه به کار می‌روند.

• پروژه‌های صنعتی سبک (Light Industrial Projects)

  تیرچه بتنی در سالن‌های سبک، انبارها و سازه‌های بین ۵۰۰ تا ۱۵۰۰ مترمربع استفاده می‌شود؛ علت این کاربرد، ظرفیت خمشی مناسب خرپا و امکان کنترل خیز سقف با میلگردهای فوقانی است.

• پروژه‌های باغی و سازه‌های کم‌بار

  تیرچه بتنی در سازه‌های باغی، اتاقک‌های سبک و ویلاهای کوچک کاربرد دارد زیرا به‌راحتی قابل حمل، تولید و اجراست. تیرچه‌های ۳.۵ تا ۴ متری معمولاً برای این نوع سازه‌ها توصیه می‌شوند.

تولید تیرچه بتنی

تولید تیرچه بتنی فرایندی مهندسی‌شده است که طبق استانداردهای معتبر مانند آیین‌نامه بتن ایران (آبا)، مبحث ۹ مقررات ملی ساختمان و استاندارد ISIRI 2909 انجام می‌شود. این تیرچه از سه موجودیت اصلی تشکیل می‌شود: پاشنه بتنی (Concrete Heel)، میلگردهای کششی تحتانی (Bottom Reinforcement Steel) و خرپای فولادی (Steel Truss Chord). ارتباط میان این موجودیت‌ها سبب ایجاد عضو باربر یک‌طرفه برای سقف‌های تیرچه‌بلوک و دهانه‌های ۳ تا ۷ متر می‌شود. تولید استاندارد تیرچه بتنی نیازمند کنترل دقیق مقاومت بتن، کیفیت جوش نقاط خرپا و قطر میلگردهای مصرفی است.

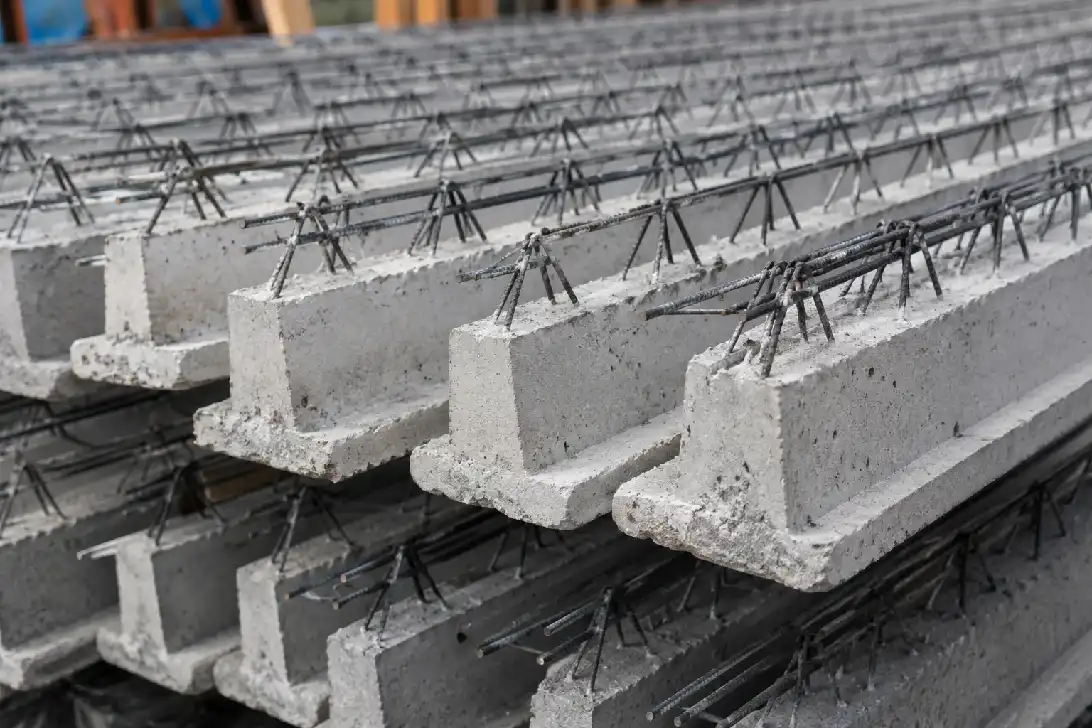

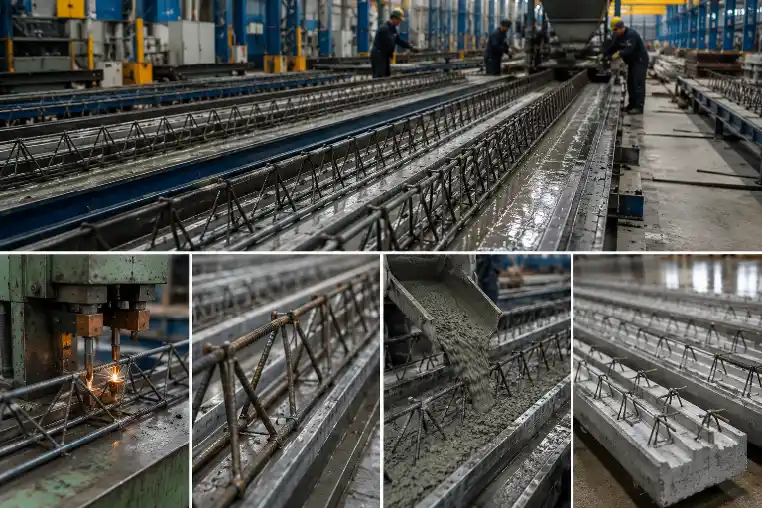

مراحل تولید تیرچه بتنی

1. ساخت خرپای فولادی

   طبق Joist Welding Standards 2022، خرپا با میلگردهای A2 یا A3 و دستگاه جوش مقاومتی تولید می‌شود. شکل مثلثی خرپا وظیفه ایجاد سختی خمشی کافی و تحمل نیروهای برشی را برعهده دارد. کیفیت این مرحله تعیین‌کننده مقاومت نهایی تیرچه است.

2. آرایش میلگردهای کششی و تقویتی

   میلگردهای کششی معمولاً در قطرهای ۸ تا ۱۲ میلی‌متر استفاده می‌شوند. این میلگردها بارهای خمشی اصلی را تحمل می‌کنند. قرارگیری صحیح آنها طبق ACI 318 و دستورالعمل‌های اجرایی ایران بسیار حیاتی است.

3. قالب‌گذاری پاشنه بتنی

   قالب فلزی یا فایبرگلاس، ابعاد تیرچه را کنترل می‌کند. ضخامت پاشنه بتنی باید اجازه پوشش میلگرد حداقل ۲۵ میلی‌متری را بدهد.

4. بتن‌ریزی پاشنه تیرچه

   بتن معمولاً با مقاومت ۲۰ تا ۲۵ مگاپاسکال تولید می‌شود. افزودنی‌های روان‌کننده برای افزایش تراکم به‌خصوص در تیرچه‌های صنعتی استفاده می‌شوند.

5. عمل‌آوری (Curing) استاندارد

   طبق ACI 308R، تیرچه حداقل ۷۲ ساعت باید در شرایط مرطوب یا زیر پوشش مناسب عمل‌آوری شود. این مرحله روی مقاومت نهایی و جلوگیری از ترک‌خوردگی اثر مستقیم دارد.

اجزای اصلی تیرچه بتنی

شناخت ساختار تیرچه برای انتخاب صحیح و بررسی کیفیت آن ضروری است.

۱. پاشنه بتنی تیرچه

بخش پایینی تیرچه که با بتن ساخته می‌شود و محل قرارگیری میلگردهای کششی است. کیفیت بتن این قسمت تأثیر مستقیمی بر مقاومت سقف دارد.

ویژگی‌های پاشنه استاندارد

• مقاومت فشاری مناسب
• پوشش کافی میلگرد
• عدم ترک‌خوردگی
• ابعاد دقیق مطابق استاندارد

۲. میلگرد کششی

میلگردهای اصلی در قسمت پایین تیرچه قرار می‌گیرند و وظیفه تحمل نیروهای کششی را دارند. این میلگرد کششی که برای بتن و تیرچه استفاده میشود با میلگرد کششی صنعتی بسیار متفاوت است.

معمولاً از میلگردهای:

• A2
• A3

استفاده می‌شود.

قطر میلگرد بسته به طول دهانه و بار سقف متفاوت است.

۳. خرپای تیرچه

خرپا شامل میلگردهای زیگزاگ و فوقانی است که وظیفه حفظ شکل تیرچه و تحمل نیروهای برشی را بر عهده دارند.

مزایای خرپای استاندارد

• افزایش مقاومت
• جلوگیری از تغییر شکل
• توزیع بهتر بار
• کاهش خیز سقف

انواع تیرچه در ساختمان

انتخاب نوع تیرچه به نوع پروژه، بودجه، دهانه سقف و سرعت اجرا بستگی دارد.

تیرچه بتنی

رایج‌ترین نوع تیرچه در ایران که در سقف‌های مسکونی کاربرد گسترده‌ای دارد.

مزایا

• قیمت اقتصادی
• دسترسی آسان
• مقاومت مناسب
• سازگاری با بلوک سقفی

معایب

• وزن بیشتر نسبت به کرومیت
• نیاز به شمع‌بندی
• سرعت اجرای کمتر نسبت به برخی سیستم‌ها

تیرچه کرومیت

تیرچه کرومیت نوعی تیرچه فلزی با جان باز است که در سقف کرومیت استفاده می‌شود.

ویژگی تیرچه کرومیت

• حذف شمع‌بندی
• اجرای سریع‌تر
• مناسب دهانه‌های بزرگ
• وزن کمتر

کاربرد تیرچه کرومیت

• سوله
• ساختمان‌های صنعتی
• پروژه‌های با سرعت اجرای بالا

تیرچه فلزی 6 متری

این نوع تیرچه معمولاً برای پروژه‌هایی با دهانه متوسط استفاده می‌شود و در بسیاری از پروژه‌های صنعتی کاربرد دارد.

مزایا

• مقاومت بالا
• اجرای سریع
• مناسب دهانه بلند

تیرچه فندوله

در این سیستم از قطعات سفالی فندوله برای پر کردن فضای بین تیرچه‌ها استفاده می‌شود. امروزه کاربرد آن نسبت به گذشته کمتر شده اما هنوز در برخی پروژه‌ها دیده می‌شود.

تیرچه صنعتی

تیرچه صنعتی در کارخانه و تحت کنترل کیفی دقیق تولید می‌شود.

مزایا

• کیفیت یکنواخت
• مقاومت استاندارد
• کاهش خطای انسانی
• مناسب پروژه‌های بزرگ

تفاوت تیرچه بتنی و تیرچه کرومیت

تیرچه ها با میلگرد های صنعتی مثل میلگرد ترانس بسیار متفاوت هستند و کارایی و ویژگی های متفاوتی دارند و نمیتوانیم این ها را در یک جا و برای یک چیز استفاده کنیم.

۱. نحوه اجرا

• تیرچه بتنی نیاز به شمع‌بندی دارد.
• تیرچه کرومیت معمولاً بدون شمع اجرا می‌شود.

۲. وزن سازه

• سقف کرومیت سبک‌تر است.
• سقف تیرچه بلوک وزن بیشتری دارد.

۳. هزینه

• تیرچه بتنی اقتصادی‌تر است.
• کرومیت هزینه اولیه بیشتری دارد.

۴. سرعت اجرا

• کرومیت سریع‌تر اجرا می‌شود.
• تیرچه بتنی زمان بیشتری نیاز دارد.

۵. عایق صوت و حرارت

• سقف تیرچه بلوک عملکرد بهتری دارد.
• کرومیت در این بخش ضعیف‌تر است.

سقف تیرچه بلوک چیست؟

سقف تیرچه بلوک یکی از متداول‌ترین سیستم‌های سقف در ایران است که از ترکیب تیرچه، بلوک و بتن تشکیل می‌شود.

اجزای سقف تیرچه بلوک

• تیرچه
• بلوک سقفی
• میلگرد حرارتی
• بتن رویه

بلوک سقفی چیست؟

بلوک سقفی قطعه‌ای پرکننده است که بین تیرچه‌ها قرار می‌گیرد.

انواع بلوک سقفی

• بلوک سیمانی
• بلوک سفالی
• یونولیت سقفی

تیرچه بلوک سیمانی یا یونولیت

تیرچه بلوک سیمانی قدرت بدنه بسیار پایین تری نسبت به میل کروم یا هارد کروم دارد زیرا آنها در صنعت حساس استفاده میشود ولی این محصول برای ساختمان ها و ساخت و ساز ها استفاده میشود.

تیرچه بلوک سیمانی

مزایا

• مقاومت بالا
• عایق صوتی بهتر
• دوام مناسب

معایب

• وزن بیشتر
• حمل دشوارتر

تیرچه بلوک و یونولیت

مزایا

• وزن سبک
• کاهش بار مرده ساختمان
• سرعت اجرای بالاتر

معایب

• حساسیت به آتش
• نیاز به اجرای اصولی

ابعاد تیرچه بتنی استاندارد

ابعاد تیرچه به دهانه سقف و بار وارده بستگی دارد. تیرچه ها بر خلاف مفتول مسوار رنگ مشکی دارند و مقاوم تر هستند و مس برای ساخت این تیرچه ها استفاده نشده است.

تیرچه ۳/۵ متری

مناسب پروژه‌های کوچک و فضاهای محدود.

تیرچه 4 متری

پرکاربرد در ساختمان‌های مسکونی.

تیرچه 5 متری

تعادل مناسب میان مقاومت و هزینه.

تیرچه 6 متری

از پرمصرف‌ترین سایزها در بازار ایران.

تیرچه 7 متری

برای دهانه‌های بزرگ‌تر استفاده می‌شود.

تیرچه 9 متری

نیازمند طراحی مهندسی دقیق و کنترل خیز سقف.

جدول استاندارد تیرچه بتنی

در استاندارد های تیرچه بتنی به هیچ عنوان از سرب و یا قلع در آنها استفاده نشده است.

پارامترهای استاندارد

• فاصله تیرچه‌ها
• ارتفاع تیرچه
• قطر میلگرد
• مقاومت بتن
• طول نشیمن

فاصله استاندارد تیرچه ها

معمولاً بین اعدا زیر است:

• ۵۰ تا ۷۰ سانتی‌متر

جدول وزن تیرچه بتنی

وزن تیرچه به طول، نوع میلگرد و ابعاد آن بستگی دارد. تیر چه های ساختمانی اصلا به عنوان مفتول صادر و تولید نمیشوند، چون باعث ضعف آنها میشود.

وزن تقریبی تیرچه بتنی

طول تیرچه	وزن تقریبی
تیرچه 3 متری	35 تا 45 کیلوگرم
تیرچه 4 متری	50 تا 65 کیلوگرم
تیرچه 5 متری	70 تا 90 کیلوگرم
تیرچه 6 متری	90 تا 120 کیلوگرم
تیرچه 7 متری	120 تا 150 کیلوگرم

هر متر تیرچه بتنی چگونه محاسبه می‌شود؟

قیمت و وزن تیرچه معمولاً به‌صورت متری محاسبه می‌شود.

عوامل مؤثر بر هر متر تیرچه

• قیمت میلگرد
• نرخ سیمان
• نوع خرپا
• دستمزد تولید
• استاندارد تولید
• هزینه حمل

محاسبه تیرچه برای ساختمان

برای محاسبه تعداد تیرچه موردنیاز باید موارد زیر بررسی شود:

• متراژ سقف
• فاصله تیرچه‌ها
• نوع بلوک
• بار مرده و زنده
• دهانه سقف

فرمول تقریبی محاسبه تعداد تیرچه

اگر فاصله تیرچه‌ها ۵۰ سانتی‌متر باشد:

تعداد تیرچه = عرض سقف ÷ ۰.۵

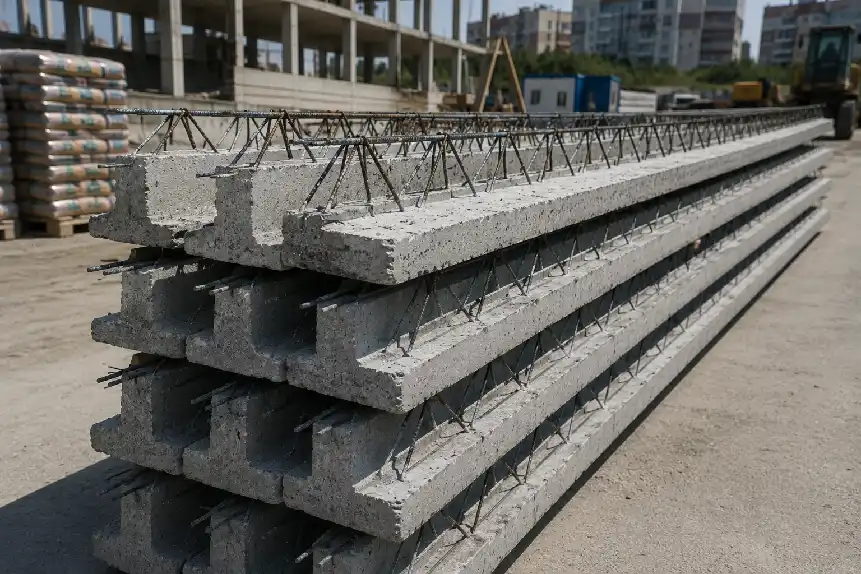

تیرچه آماده چیست؟

تیرچه آماده به تیرچه‌ای گفته می‌شود که در کارخانه تولید و آماده نصب به پروژه ارسال می‌شود.

تیرچه آماده به تیرچه های بتنی یا فلزی پیش ساخته ای گفته می شود که پاشنه بتنی و خرپای فلزی آن ها پیش از ارسال به کارگاه ساختمانی، در کارخانه تولید و فرآوری شده است. طبق آمارهای صنعت ساختمان در سال 2024، استفاده از تیرچه های آماده سرعت اجرای سقف را تا 40 درصد افزایش می دهد.

وظیفه اصلی این محصول، تحمل بارهای موقت حین ساخت (مانند وزن بتن خیس و عوامل اجرایی) و انتقال بارهای دائم سقف به شاه تیرها پس از سخت شدن بتن رویه است. این محصول عمدتا در اجرای سقف تیرچه بلوک و سقف کرومیت پروژه های مسکونی و تجاری کاربرد دارد.

تفاوت تیرچه سنتی و تیرچه صنعتی

تیرچه سنتی

• تولید کارگاهی
• کیفیت متغیر
• وابسته به مهارت نیروی انسانی

تیرچه صنعتی

• تولید کارخانه‌ای
• استانداردتر
• کنترل کیفی دقیق‌تر

قالب تیرچه بتنی

قالب تیرچه برای شکل‌دهی بتن استفاده می‌شود.

انواع قالب تیرچه

• فلزی
• پلاستیکی
• فایبرگلاس

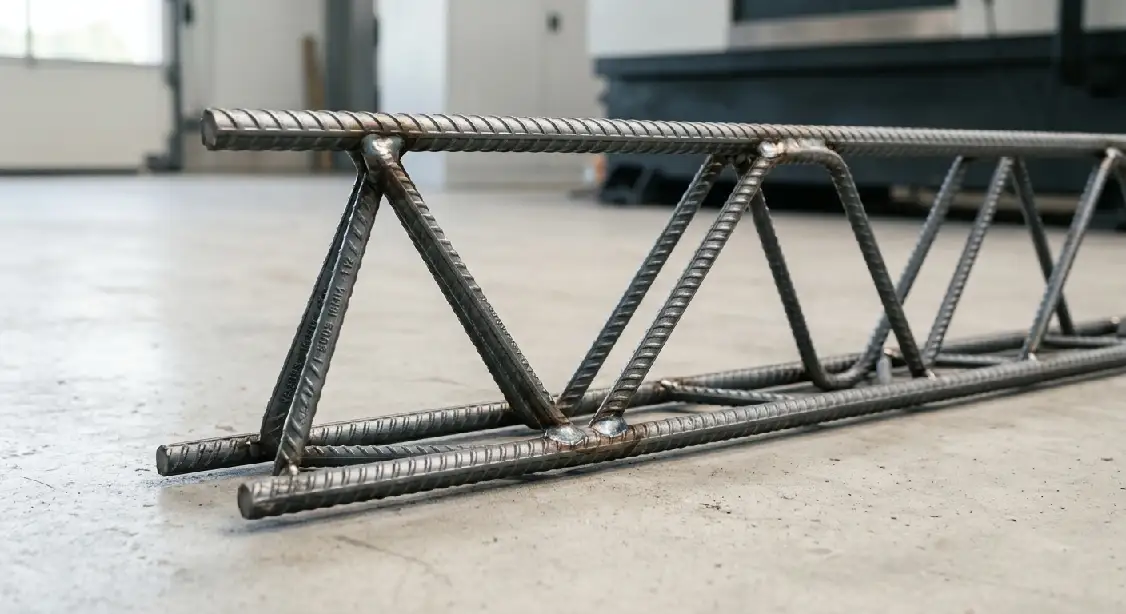

خرپای تیرچه چیست؟

خرپای تیرچه به عنوان اسکلت فلزی و اصلی تیرچه های پیش ساخته، نقش کلیدی در تامین استحکام سقف های تیرچه بلوک ایفا میکند. طبق استانداردهای مهندسی عمران، این ساختار مثلثی شکل وظیفه دارد نیروهای کششی، فشاری و برشی وارد بر سقف را پیش و پس از بتن ریزی نهایی تحمل کند.

بدون استفاده از خرپای استاندارد، بتن پاشنه تیرچه توانایی تحمل بارهای خمشی را نخواهد داشت و سقف دچار شکم دادگی یا ریزش ناگهانی میشود. بر اساس گزارش های بازرسی سازه در سال 2024، بیش از 35 درصد از خرابی های سقف در مرحله بتن ریزی ناشی از عدم اتصال صحیح یا کیفیت پایین خرپا بوده است.

ویژگی خرپای استاندارد

• جوش مناسب
• میلگرد استاندارد
• عدم تابیدگی

تیرچه بتنی باغی چیست؟

در پروژه‌های سبک و سازه‌های باغی از تیرچه‌های ساده‌تر استفاده می‌شود که به آن‌ها تیرچه باغی گفته می‌شود.

کاربردها

• ویلا
• انبار
• ساختمان سبک
• اتاق باغ

نتیجه‌گیری

انتخاب صحیح تیرچه بتنی و سیستم مناسب سقف، تأثیر مستقیمی بر ایمنی سازه، هزینه نهایی پروژه، سرعت اجرا و دوام ساختمان دارد. امروزه در بازار ساخت‌وساز ایران، سیستم‌های مختلفی مانند سقف تیرچه بلوک، تیرچه کرومیت، تیرچه صنعتی و تیرچه فلزی مورد استفاده قرار می‌گیرند، اما همچنان تیرچه بتنی به دلیل تعادل مناسب میان قیمت، مقاومت و دسترسی، یکی از پرکاربردترین گزینه‌ها محسوب می‌شود.
