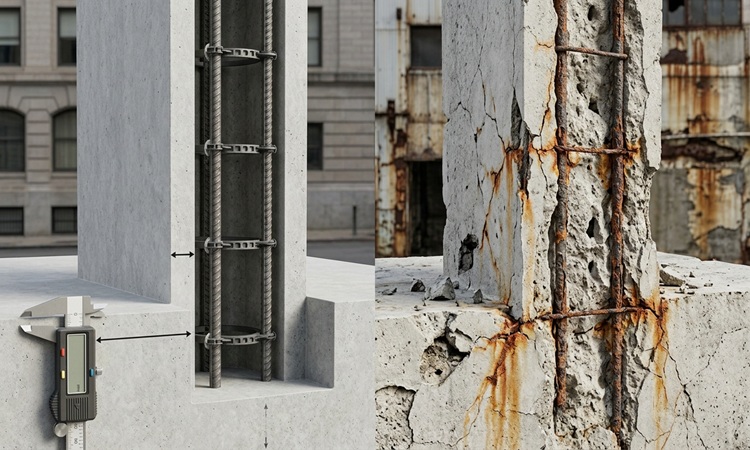

پوشش بتن روی میلگرد چیست و چرا اهمیت دارد؟

 سازه های بتن آرمه به دلیل ترکیب هوشمندانه بتن و فولاد، ستون های اصلی تمدن مدرن را تشکیل میدهند. در این ترکیب، بتن وظیفه تحمل نیروهای فشاری و میلگرد وظیفه تحمل نیروهای کششی را بر عهده دارد. اما پاشنه آشیل این همکاری، حساسیت شدید فولاد به اکسیداسیون و خوردگی است.

 پوشش بتن روی میلگرد که در اصطلاح مهندسی به آن کاور بتن نیز گفته می شود، لایه ای از بتن است که حد فاصل سطح خارجی میلگرد تا نزدیک ترین سطح آزاد بتن را پر میکند. این لایه ساده، در واقع مرز میان پایداری سازه و تخریب زودهنگام آن است. پوشش بتن روی میلگرد نه تنها از رسیدن رطوبت و اکسیژن به سطح فولاد جلوگیری می کند، بلکه در زمان وقوع حریق، به عنوان یک عایق حرارتی عمل کرده و مانع از کاهش ناگهانی مقاومت تسلیم آرماتورها می شود.

رعایت دقیق ضوابط پوشش بتن روی میلگرد بر اساس آیین نامه بتن ایران (آبا) و مبحث نهم مقررات ملی ساختمان، یکی از حیاتی ترین وظایف مهندسین ناظر و مجری در کارگاه های ساختمانی است. در این مقاله، به بررسی ابعاد فنی، آیین نامه ای و اجرایی این موضوع می پردازیم.

مفهوم کاور بتن

در ادبیات مهندسی عمران، پوشش بتن روی میلگرد به معنای حداقل فاصله بین سطح بیرونی آرماتور (شامل خاموت ها و سنجاقی ها) تا سطح تمام شده بتن است. این فاصله باید به گونه ای طراحی و اجرا شود که سنگدانه های بتن بتوانند به راحتی در آن فضا قرار گیرند و یک لایه متراکم و غیرقابل نفوذ تشکیل دهند.

مفهوم کاور صرفا یک عدد تئوریک نیست، بلکه یک پارامتر طراحی است که با توجه به قطر میلگرد، حداکثر اندازه سنگدانه و شرایط محیطی پروژه تغییر میکند. تامین پوشش بتن روی میلگرد تضمین میکند که پیوستگی کامل میان بتن و فولاد ایجاد شده و تنش های کششی به درستی به آرماتور منتقل میشوند.

این موضوع مستقیماً بر عمر مفید ساختمان بتنی تأثیر میگذارد.

نقش کاور در محافظت میلگرد

اصلی ترین وظیفه پوشش بتن روی میلگرد ایجاد محیطی با خاصیت قلیایی بالا (pH حدود ۱۲ تا ۱۳) در اطراف فولاد است. در این محیط قلیایی، یک لایه اکسید محافظ میکروسکوپی روی سطح میلگرد تشکیل میشود که از واکنش فولاد با عوامل خورنده جلوگیری می کند. اگر ضخامت پوشش بتن روی میلگرد کمتر از حد مجاز باشد، کربناتی شدن بتن یا نفوذ یون کلر به سرعت این لایه محافظ را از بین برده و فرآیند تخریب آغاز می شود.

علاوه بر محافظت شیمیایی، پوشش بتن روی میلگرد وظیفه محافظت فیزیکی در برابر سایش، ضربه و حریق را نیز بر عهده دارد. در آتش سوزی ها، بتن با ضریب انتقال حرارت پایین خود، اجازه نمیدهد دمای میلگرد به سرعت به دمای بحرانی برسد.

<< مشاهده قیمت میلگرد بلبرینگ خور >>

استانداردهای ملی و بین المللی

تمامی آیین نامه های معتبر دنیا از جمله ACI 318 آمریکا و EN 1992 اروپا، تاکید ویژه ای بر رعایت حداقل پوشش بتن روی میلگرد دارند. در ایران، مبحث نهم مقررات ملی ساختمان مرجع اصلی تعیین این مقادیر است. این استانداردها بر اساس آزمایش های بلندمدت در شرایط آب و هوایی مختلف تدوین شده اند.

 برای مثال، استانداردهای ملی ایران با توجه به تنوع اقلیمی از سواحل خلیج فارس تا مناطق کوهستانی، مقادیر متفاوتی را برای پوشش بتن روی میلگرد پیشنهاد میدهند. هدف مشترک تمامی این استانداردها، افزایش عمر مفید سازه به بیش از ۵۰ سال و جلوگیری از هزینه های سنگین بازسازی و مقاوم سازی است.

عوامل موثر بر ضخامت کاور

چندین فاکتور کلیدی در تعیین ضخامت نهایی پوشش بتن روی میلگرد نقش دارند. اولین عامل، شرایط محیطی است؛ هرچه محیط خورنده تر باشد (مثل مناطق ساحلی)، ضخامت کاور افزایش می یابد. عامل دوم، نوع عضو سازه ای است؛ به طور معمول پوشش بتن روی میلگرد در فونداسیون ها که در تماس مستقیم با خاک هستند، بیشتر از تیرها و ستون های داخلی ساختمان است.

عامل سوم، قطر آرماتورهاست؛ طبق ضوابط، ضخامت کاور نباید از قطر میلگرد مورد محافظت کمتر باشد. همچنین کیفیت بتن و نسبت آب به سیمان نیز بر کارایی لایه پوشش بتن روی میلگرد تاثیرگذار هستند؛ بتن های با نفوذپذیری کم، محافظت بهتری در ضخامت های یکسان فراهم می کنند.

همچنین بدانید فاصله میلگرد در بتن چقدر باید باشد؟ برای طراحی صحیح آرماتوربندی.

ضوابط آیین نامه ای پوشش بتن

آیین نامه ها برای اطمینان از عملکرد صحیح سازه، مقادیر "حداقل پوشش" را الزامی میکنند. این بدین معناست که تحت هیچ شرایطی در زمان اجرا، ضخامت لایه پوشش بتن روی میلگرد نباید از این مقادیر کمتر شود. مهندسین طراح در نقشه های اجرایی معمولا عددی کمی بالاتر از حداقل آیین نامه را درج می کنند تا خطاهای احتمالی در زمان آرماتوربندی و قالب بندی، باعث نقض ضوابط حداقل پوشش بتن روی میلگرد نشود.

 رعایت این ضوابط در زمان بتن ریزی با استفاده از ابزارهایی به نام اسپیسر (فاصله نگهدار) کنترل میشود که میلگرد را در جای خود ثابت نگه می دارند.

حداقل پوشش در تیر و ستون

در اعضای قاب سازه ای مانند تیرها و ستون ها که نقش مستقیمی در پایداری کل ساختمان دارند، پوشش بتن روی میلگرد باید با دقت مضاعفی اجرا شود. برای قطعاتی که در معرض هوا یا خاک نیستند (شرایط محیطی ملایم)، حداقل پوشش بتن روی میلگرد معمولا بین ۲۰ تا ۳۰ میلی متر است.

 اما در ستون هایی که بخشی از نمای ساختمان را تشکیل می دهند و در معرض بارندگی و تغییرات دمایی هستند، این مقدار به ۳۵ تا ۴۵ میلی متر افزایش می یابد. نکته مهم در اجرا این است که فاصله کاور باید تا بیرونی ترین سطح آرماتور یعنی خاموت محاسبه شود.

حداقل پوشش در فونداسیون

فونداسیون ها به دلیل تماس دائم با خاک و رطوبت زیرزمینی، حساس ترین بخش سازه از نظر خوردگی هستند. آیین نامه مقرر می کند که اگر بتن مستقیما روی خاک ریخته شود (بدون بتن مگر)، پوشش بتن روی میلگرد باید حداقل ۷۵ میلی متر باشد. در صورت استفاده از بتن مگر و قالب بندی منظم، این مقدار میتواند به ۵۰ میلی متر کاهش یابد.

 تامین صحیح پوشش بتن روی میلگرد در فونداسیون، مانع از نفوذ امواج خاک و مواد شیمیایی تهاجمی موجود در آب های زیرزمینی به هسته مرکزی سازه میشود. عدم رعایت کاور میلگرد در فونداسیون یکی از اصلی ترین دلایل نشست های نامتقارن ناشی از پوسیدگی آرماتورها در درازمدت است.

تاثیر محیط خورنده بر ضخامت کاور

در مناطقی که در رده شرایط محیطی "شدید" یا "فوق العاده شدید" قرار میگیرند (مانند بنادر و جزایر جنوبی ایران)، پوشش بتن روی میلگرد باید به حداکثر مقدار خود برسد. در این محیط ها، نفوذ یون کلر و پدیده سولفاته شدن بتن، لایه های سطحی را به سرعت تخریب می کند.

لذا آیین نامه توصیه میکند ضخامت پوشش بتن روی میلگرد در این مناطق تا ۷۰ میلی متر برای تیرها و ستون ها نیز در نظر گرفته شود. همچنین استفاده از بتن های با پوزولان (مثل میکروسیلیس) در کنار رعایت ضخامت پوشش بتن روی میلگرد، یک استراتژی دفاعی دوگانه در برابر خوردگی میلگرد ایجاد می کند.

جدول حداقل پوشش بتن بر اساس شرایط محیطی

برای درک بهتر و دسترسی سریع به ضوابط، جدول زیر بر اساس مبحث نهم مقررات ملی ساختمان تدوین شده است تا راهنمای مهندسین در تعیین ضخامت پوشش بتن روی میلگرد باشد:

اشتباهات رایج در اجرا

با وجود اهمیت بالای پوشش بتن روی میلگرد، در بسیاری از کارگاه های ساختمانی به دلیل نبود نظارت دقیق یا ناآگاهی اکیپ های اجرایی، این ضابطه نقض میشود. یکی از اشتباهات رایج، استفاده از تکه های سنگ، چوب یا آجر به جای اسپیسرهای استاندارد است. این مواد غیراستاندارد خود باعث نفوذ رطوبت به داخل بتن شده و پوشش بتن روی میلگرد را بلااثر می کنند. همچنین در زمان ویبره زدن بتن، اگر آرماتورها به خوبی مهار نشده باشند، ممکن است جابجا شده و به بدنه قالب بچسبند که منجر به صفر شدن پوشش بتن روی میلگرد در برخی نقاط می شود.
خیلی از افراد فک میکنند که میتوانند از میلگرد های صنعتی برای ساختمان استفاده کننده به دلیل محکم بودن ولی استفاده از میلگرد ترانس ( میل ترانس دوپولیش / میل ترانس تک پولیش) یا فولاد ck45، فولاد mo40، فولاد آلیاژی اشتباه است.

کاهش کاور به دلیل نصب ناصحیح آرماتورها

در بسیاری از موارد، نقشه های اجرایی به درستی رعایت نمیشوند و تراکم بیش از حد آرماتورها در نقاطی مانند چشمه اتصال، فضای لازم برای تامین پوشش بتن روی میلگرد را از بین میبرد. همچنین خم کردن غیراصولی ریشه های ستون یا آرماتورهای انتظار باعث می شود که میلگرد از موقعیت مرکزی خود خارج شده و به یک سمت قالب متمایل شود.

این نصب ناصحیح عملا باعث میشود در یک سمت، پوشش بتن روی میلگرد بیش از حد زیاد و در سمت دیگر نزدیک به صفر باشد. کاور میلگرد در ستون باید در تمام چهار جهت به صورت یکنواخت کنترل شود تا توزیع تنش ها به درستی صورت گیرد.

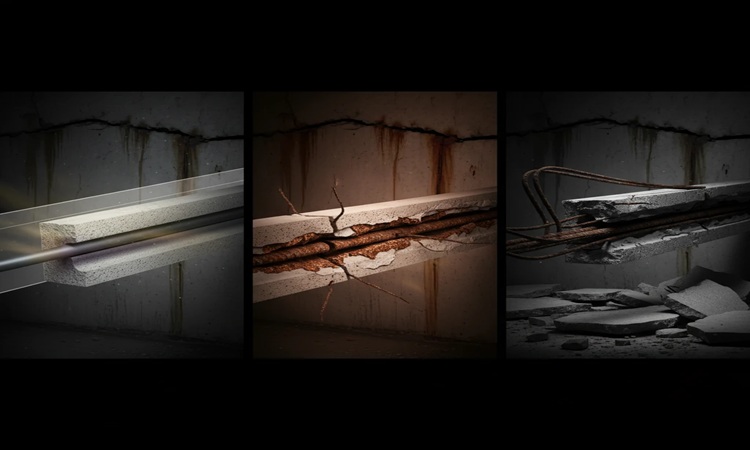

پیامدهای کاهش عمر مفید سازه

کاهش ضخامت پوشش بتن روی میلگرد حتی به اندازه ۱۰ میلی متر، میتواند عمر مفید سازه را به میزان ۲۰ تا ۳۰ سال کاهش دهد. پیامد مستقیم این اتفاق، نفوذ کربن دی اکسید هوا به لایه های داخلی و کاهش قلیایی بودن بتن است. زمانی که جبهه کربناتی شدن به سطح میلگرد برسد، خوردگی شروع می شود.

 زنگ زدگی میلگرد باعث تولید اکسید آهن با حجمی تا ۶ برابر حجم اولیه فولاد میشود. این افزایش حجم، تنش های کششی شدیدی به بتن اطراف وارد کرده و باعث ایجاد ترک های طولی در امتداد میلگرد می شود. در نهایت، پیوستگی بین فولاد و بتن از بین رفته و سازه دچار ریزش ناگهانی یا تغییر شکل های خارج از حد مجاز می گردد.

برای انتخاب میلگرد مناسب، مقاله میلگرد A4 چیست و چه تفاوتی با میلگرد معمولی دارد؟ را مطالعه کنید.

جمع بندی

پوشش بتن روی میلگرد یکی از ساده ترین و در عین حال حیاتی ترین ضوابط در مهندسی بتن آرمه است. این لایه محافظتی، ضامن بقای فولاد در برابر محیط های مهاجم و تامین کننده پیوستگی لازم برای عملکرد سازه ای است. از فونداسیون که در دل خاک قرار دارد تا بلندترین ستون های یک برج، رعایت دقیق ضخامت کاور بر اساس جداول آیین نامه ای و با استفاده از اسپیسرهای باکیفیت، تنها راه اطمینان از عمر مفید و ایمنی ساختمان است.

 مهندسین و مجریان باید بدانند که هیچ لایه محافظتی جایگزین بتن متراکم و ضخامت استاندارد پوشش بتن روی میلگرد نمی شود. بی توجهی به این پارامتر در زمان اجرا، منجر به آغاز فرآیند خوردگی میلگرد می شود که هزینه های ترمیم آن ده ها برابر هزینه تامین کاور در زمان ساخت خواهد بود. با رعایت ضوابط بتن آرمه و دقت در جزئیات اجرایی، می توان سازه هایی پایدار و میراثی ماندگار برای آینده خلق کرد.

سوالات متداول

۱. اگر پوشش بتن روی میلگرد بیش از حد زیاد باشد چه مشکلی ایجاد میشود؟ زیاد بودن بیش از حد کاور (مثلا بیش از ۱۰ سانتی متر در تیر) باعث میشود که لایه سطحی بتن بدون هیچ آرماتور تقویتی بماند. این موضوع منجر به ایجاد ترک های انقباضی و حرارتی عمیق در سطح بتن میشود که خود راه را برای نفوذ عوامل خورنده باز میکند.

۲. بهترین ابزار برای تامین پوشش بتن روی میلگرد چیست؟

استفاده از اسپیسرهای پلاستیکی استاندارد یا اسپیسرهای بتنی با مقاومت همسان با بتن سازه، بهترین روش است. اسپیسرها باید با تراکم مناسب (معمولا هر یک متر یک عدد) زیر و کنار میلگردها بسته شوند تا در زمان بتن ریزی جابجا نشوند.

۳. آیا پوشش بتن روی میلگرد در زمان آتش سوزی تاثیری دارد؟

بله، بتن یک محافظ حرارتی عالی است. هر ۲۵ میلی متر پوشش بتن روی میلگرد اضافی میتواند حدود یک ساعت زمان بیشتری برای تخلیه ساختمان در حین حریق فراهم کند و از نرم شدن و کمانش فولاد جلوگیری نماید.

۴. در محیط های دریایی، پوشش بتن روی میلگرد باید چقدر باشد؟

 در محیط های دریایی (خلیج فارس و دریای عمان) به دلیل وجود یون کلر، حداقل پوشش بتن روی میلگرد برای اعضای سازه ای ۷۰ میلی متر توصیه میشود. همچنین استفاده از کاور میلگرد در فونداسیون در این مناطق حساسیت دوچندانی دارد.

۵. چطور میتوان کاور بتن را بعد از سخت شدن بتن اندازه گیری کرد؟

این کار با استفاده از دستگاه های غیرمخرب "اسکنر بتن" یا "کاورمتر" انجام میشود. این دستگاه ها با استفاده از امواج الکترومغناطیسی، عمق قرارگیری میلگرد و ضخامت پوشش بتن روی میلگرد را با دقت میلی متر نمایش میدهند.
