طول اورلب میلگرد چیست + ضوابط فنی و محاسبات و استانداردهای وصله پوششی

 در سازه های بتن آرمه، انتقال صحیح نیرو میان اجزای فولادی و بتن یکی از مهم ترین پیش شرط های ایمنی و دوام سازه محسوب می شود. یکی از مفاهیم کلیدی در این حوزه، طول اورلب میلگرد است که نقش تعیین کننده ای در عملکرد پیوسته آرماتورها، جلوگیری از گسیختگی موضعی و تامین یکپارچگی سازه دارد.

طول اورلب میلگرد به عنوان طولی از میلگرد تعریف می شود که در آن دو آرماتور به صورت همپوشان کنار یکدیگر قرار می گیرند تا انتقال تنش از یک میلگرد به میلگرد دیگر از طریق بتن اطراف به شکل ایمن انجام شود. در پروژه های ساختمانی، بی توجهی به طول اورلب میلگرد یا اجرای نادرست آن، از عوامل اصلی بروز ترک های سازه ای، کاهش ظرفیت باربری و حتی شکست ترد در اعضای بتن آرمه به شمار می رود.

در این مقاله، طول اورلب میلگرد بر اساس منابع معتبر شامل مبحث نهم مقررات ملی ساختمان، آیین نامه بتن ایران آبا و استاندارد ACI 318 بررسی می شود. هدف، ارائه یک مرجع کاربردی برای مهندسین محاسب، ناظر و مجری است تا بتوانند ضوابط وصله پوششی میلگرد را به صورت دقیق در طراحی و اجرا به کار گیرند.

مبانی انتقال تنش در سازه های بتن آرمه

درک صحیح از طول اورلب میلگرد بدون شناخت مکانیزم انتقال تنش در سازه های بتن آرمه امکان پذیر نیست. در اعضای بتن مسلح، فولاد مسئول تحمل نیروهای کششی و بخشی از نیروهای فشاری است و بتن علاوه بر تحمل فشار، نقش واسط انتقال تنش میان میلگردها را نیز بر عهده دارد. هنگامی که یک میلگرد تحت نیرو قرار می گیرد، این نیرو از طریق چسبندگی میان سطح میلگرد و بتن اطراف به بتن منتقل می شود.

در محل وصله پوششی میلگرد، همین مکانیزم باید به گونه ای عمل کند که تنش از میلگرد اول به بتن و سپس به میلگرد دوم منتقل شود، بدون آنکه لغزش یا تمرکز تنش مخرب ایجاد شود. طول اورلب میلگرد در واقع پاسخی مهندسی به محدودیت های اجرایی طول شاخه های میلگرد و نیاز به پیوستگی سازه ای است.

از آنجا که میلگردها به صورت شاخه های محدود تولید می شوند، در بسیاری از اعضای طویل مانند تیرها، ستون ها و دیوارهای برشی، ناگزیر به استفاده از وصله پوششی میلگرد هستیم. در چنین شرایطی، اگر محاسبه طول همپوشانی آرماتور به درستی انجام نشود، انتقال تنش ناقص بوده و عضو به ظرفیت طراحی شده خود نخواهد رسید.

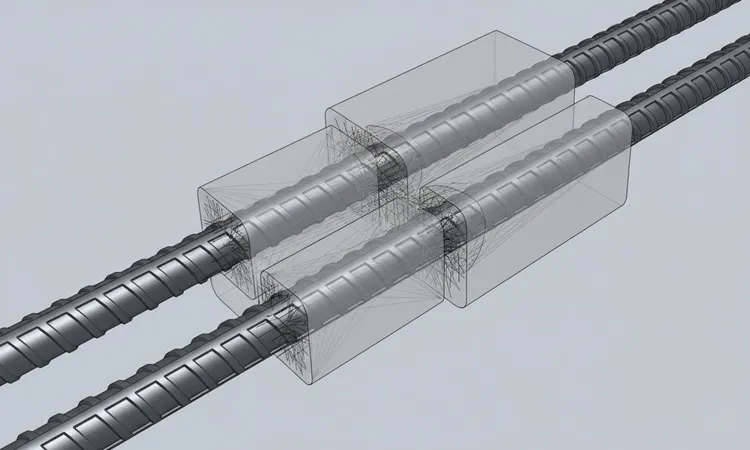

تعریف طول اورلب و فلسفه وجودی وصله در آرماتوربندی

طول اورلب میلگرد به طول مشترک دو میلگرد هم راستا گفته می شود که در آن، میلگردها بدون اتصال مکانیکی یا جوشی، صرفا از طریق همپوشانی و درگیری با بتن، نیرو را به یکدیگر منتقل می کنند. فلسفه وجودی این نوع وصله، استفاده از ظرفیت چسبندگی بتن و آج میلگرد برای انتقال تنش است.

در آیین نامه ها، وصله پوششی میلگرد به عنوان ساده ترین و رایج ترین روش اتصال آرماتورها معرفی شده است، مشروط بر آنکه ضوابط مربوط به طول اورلب میلگرد و محل اجرای آن رعایت شود. در عمل، طول اورلب میلگرد تابعی از طول مهار میلگرد است. به بیان دیگر، اگر میلگردی بتواند در طول مشخصی نیروی خود را به بتن منتقل کند، همان طول یا ضریبی از آن برای وصله پوششی میلگرد مورد استفاده قرار می گیرد.

 این موضوع در مبحث نهم مقررات ملی ساختمان و آیین نامه بتن ایران به صورت صریح بیان شده و برای میلگردهای کششی و فشاری ضرایب متفاوتی در نظر گرفته شده است. بنابراین، حداقل طول اورلب یک مقدار ثابت برای همه شرایط نیست، بلکه نتیجه محاسبات مبتنی بر شرایط واقعی سازه است.

مکانیزم درگیری میلگرد و بتن (Bond Stress) در محل وصله

اساس عملکرد طول اورلب میلگرد بر تنش چسبندگی یا Bond Stress استوار است. تنش چسبندگی نیروی برشی واحد سطحی است که میان سطح میلگرد و بتن اطراف آن ایجاد می شود و مانع لغزش میلگرد درون بتن می گردد. در محل وصله پوششی میلگرد، این تنش چسبندگی باید قادر باشد نیروی میلگرد اول را به طور کامل به میلگرد دوم منتقل کند. اگر طول همپوشانی آرماتور کوتاه تر از مقدار مورد نیاز باشد، تنش چسبندگی از ظرفیت خود فراتر رفته و لغزش یا ترک خوردگی بتن رخ می دهد.

استاندارد ACI 318 تاکید می کند که در طراحی وصله پوششی میلگرد، فرض بر آن است که توزیع تنش در طول وصله یکنواخت نیست و بیشترین تنش ها در ابتدا و انتهای ناحیه اورلب ایجاد می شود. به همین دلیل، افزایش طول اورلب میلگرد نه تنها باعث افزایش سطح درگیری می شود، بلکه توزیع تنش را نیز متعادل تر می کند. این موضوع به ویژه در اعضای تحت کشش مانند تیرها اهمیت بیشتری دارد.

تاثیر آج میلگرد بر کاهش یا افزایش طول همپوشانی

آج میلگرد یکی از عوامل کلیدی در تعیین طول اورلب میلگرد است. میلگردهای آجدار به دلیل ایجاد قفل و بست مکانیکی با بتن، ظرفیت چسبندگی بالاتری نسبت به میلگردهای ساده دارند. به همین دلیل، آیین نامه ها استفاده از میلگرد ساده را در اعضای اصلی محدود کرده و برای آن ضرایب افزایشی قابل توجهی در طول مهار و وصله پوششی میلگرد در نظر گرفته اند.

در محاسبه طول همپوشانی آرماتور، نوع آج، شکل و ارتفاع آن نقش مستقیم دارد. میلگردهای با آج استاندارد که مطابق با الزامات آبا و ACI تولید شده اند، امکان کاهش طول اورلب میلگرد را نسبت به میلگردهای ساده فراهم می کنند. با این حال، حتی در میلگردهای آجدار نیز کیفیت بتن، تراکم مناسب و پوشش کافی بتن شرط لازم برای تحقق ظرفیت چسبندگی است.

بنابراین، صرف آجدار بودن میلگرد به معنای حذف حساسیت در اجرای وصله پوششی میلگرد نیست.

ضوابط آیین نامه ای و محاسبات طول اورلب میلگرد

ضوابط آیین نامه ای مربوط به طول اورلب میلگرد بر پایه مطالعات تجربی گسترده و تحلیل های مکانیکی تدوین شده اند. در مبحث نهم مقررات ملی ساختمان و آیین نامه بتن ایران، طول اورلب میلگرد به صورت تابعی از طول مهار میلگرد تعریف می شود و برای حالات مختلف کششی و فشاری ضرایب متفاوتی دارد. استاندارد ACI 318 نیز رویکردی مشابه دارد و بر لزوم رعایت حداقل طول اورلب در تمامی شرایط اجرایی تاکید می کند.

در طراحی سازه، مهندس محاسب موظف است بر اساس قطر میلگرد، رده مقاومتی بتن، نوع تنش وارد بر میلگرد و شرایط اجرایی، محاسبه طول همپوشانی آرماتور را انجام دهد. استفاده از مقادیر تجربی یا سرانگشتی بدون توجه به ضوابط آیین نامه ای، مغایر با اصول طراحی ایمن است و می تواند منجر به رد پروژه در مرحله نظارت یا بروز خسارت در بهره برداری شود.

بررسی فرمول های مبحث نهم برای میلگردهای کششی و فشاری

مبحث نهم مقررات ملی ساختمان، فرمول طول مهار میلگرد را به عنوان مبنای تعیین طول اورلب میلگرد معرفی می کند. برای میلگردهای کششی، طول مهار به صورت تابعی از تنش تسلیم فولاد، مقاومت فشاری بتن، قطر میلگرد و ضرایب اصلاحی محاسبه می شود. طول اورلب میلگرد کششی معمولا برابر با طول مهار کامل یا ضریبی از آن در نظر گرفته می شود، به طوری که انتقال کامل نیروی کششی تضمین گردد.

برای میلگردهای فشاری، شرایط متفاوت است. از آنجا که مکانیزم انتقال نیرو در فشار نسبت به کشش پایدارتر است، آیین نامه ها اجازه کاهش نسبی طول اورلب میلگرد فشاری را می دهند. با این حال، این کاهش مشروط به رعایت دقیق ضوابط اجرایی و اطمینان از هم محوری میلگردها است. در هر صورت، حداقل طول اورلب نباید از مقادیر تعیین شده در آیین نامه کمتر شود و همچنین میتوانید برای مشاهده قیمت های میلگرد کششی به صفحه میلگرد کششی مراجعه نمایید.

تاثیر رده مقاومتی بتن و قطر میلگرد بر طول مهار

رده مقاومتی بتن یکی از پارامترهای اصلی در تعیین طول اورلب میلگرد است. هرچه مقاومت فشاری بتن بیشتر باشد، ظرفیت چسبندگی افزایش یافته و امکان کاهش طول همپوشانی آرماتور فراهم می شود. در مقابل، در بتن های با مقاومت پایین، طول اورلب میلگرد باید افزایش یابد تا انتقال تنش به صورت ایمن انجام شود.

قطر میلگرد نیز رابطه مستقیم با طول مهار میلگرد دارد. میلگردهای با قطر بیشتر، سطح تماس بیشتری با بتن دارند اما به دلیل افزایش نیروی قابل انتقال، نیازمند طول اورلب میلگرد بلندتری هستند. این موضوع در آیین نامه ها به صورت صریح لحاظ شده و نشان می دهد که استفاده از میلگردهای قطور بدون توجه به افزایش طول همپوشانی آرماتور می تواند منجر به تمرکز تنش و ترک خوردگی بتن شود.

ضرایب اصلاحی مربوط به موقعیت میلگرد و پوشش بتن

آیین نامه ها ضرایب اصلاحی متعددی را برای محاسبه طول اورلب میلگرد معرفی می کنند که به موقعیت میلگرد در مقطع، میزان پوشش بتن و شرایط اجرا مربوط است. به عنوان مثال، میلگردهایی که در نواحی بالایی مقطع بتن ریزی قرار دارند، به دلیل احتمال جداشدگی دانه ها و کاهش کیفیت بتن اطراف، نیازمند افزایش طول مهار میلگرد و در نتیجه افزایش طول اورلب میلگرد هستند.

پوشش بتن نیز نقش اساسی در عملکرد وصله پوششی میلگرد دارد. پوشش ناکافی باعث کاهش ظرفیت چسبندگی و افزایش خطر ترک خوردگی می شود. به همین دلیل، حتی اگر محاسبه طول همپوشانی آرماتور به درستی انجام شده باشد، عدم تامین پوشش مناسب می تواند کل عملکرد طول اورلب میلگرد را مختل کند.

در جدول زیر، برخی عوامل موثر بر افزایش یا کاهش طول اورلب میلگرد به صورت خلاصه ارائه شده است.

در ادامه لازم است اشاره شود که در برخی شرایط خاص، به جای وصله پوششی میلگرد، استفاده از وصله مکانیکی میلگرد توصیه می شود. این روش به ویژه در ستون ها با تراکم آرماتور بالا یا در نواحی با محدودیت طول اورلب کاربرد دارد. با این حال، انتخاب وصله مکانیکی میلگرد نیز باید بر اساس ضوابط آیین نامه ای و با تایید مهندس محاسب انجام شود و جایگزینی آن با طول اورلب میلگرد بدون بررسی فنی مجاز نیست.

در جمع بندی مباحث فنی، می توان گفت که طول اورلب میلگرد مفهومی ساده در ظاهر اما بسیار حساس در عملکرد واقعی سازه است. رعایت دقیق ضوابط آیین نامه ای، توجه به شرایط اجرایی و درک صحیح از مکانیزم انتقال تنش، سه رکن اصلی در طراحی و اجرای صحیح وصله پوششی میلگرد محسوب می شوند.

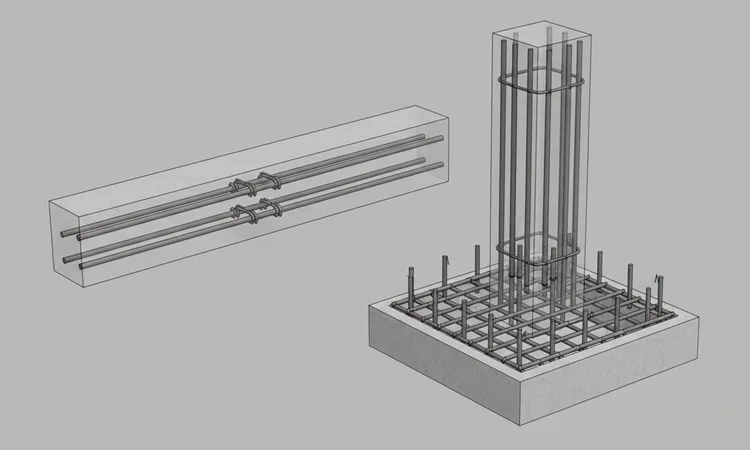

تفاوت اورلب در اجزای مختلف سازه ای

اگرچه مفهوم طول اورلب میلگرد در تمام اعضای بتن آرمه یکسان است، اما ضوابط اجرایی و محدودیت های آیین نامه ای آن در اجزای مختلف سازه تفاوت های اساسی دارد. این تفاوت ها ناشی از نوع تنش حاکم، نقش عضو در سیستم باربر جانبی و میزان حساسیت آن نسبت به شکست ترد است. به همین دلیل، مهندس محاسب و ناظر باید درک دقیقی از رفتار هر عضو داشته باشد تا طول اورلب میلگرد به صورت هدفمند و ایمن انتخاب شود.

در این بخش، تفاوت های اورلب در ستون ها، تیرها و فونداسیون ها بررسی می شود و یکی از مهم ترین محدودیت های آیین نامه ای یعنی عدم وصله همزمان بیش از نیمی از میلگردها در یک مقطع تشریح خواهد شد.

قوانین خاص وصله پوششی در ستون ها و نواحی بحرانی

ستون ها به عنوان عناصر اصلی انتقال بارهای ثقلی و جانبی، از حساس ترین اعضای سازه های بتن آرمه محسوب می شوند. در ستون ها، طول اورلب میلگرد باید با دقت بیشتری نسبت به سایر اعضا انتخاب شود، زیرا گسیختگی در این عضو می تواند منجر به فروپاشی پیش رونده سازه شود. آیین نامه بتن ایران و مبحث نهم مقررات ملی ساختمان تاکید دارند که وصله پوششی میلگرد در ستون ها نباید در نواحی بحرانی مانند محل تشکیل مفصل پلاستیک انجام شود.

در ستون ها، معمولا طول اورلب میلگرد برای آرماتورهای طولی فشاری در نظر گرفته می شود، اما در شرایط زلزله ای، حتی این میلگردها نیز ممکن است تحت کشش قرار گیرند. به همین دلیل، آیین نامه ها توصیه می کنند که طول اورلب میلگرد ستون ها بر اساس ضوابط میلگرد کششی محاسبه شود تا ضریب اطمینان کافی تامین گردد. همچنین، ضوابط اورلب در ستون ایجاب می کند که خاموت ها در ناحیه وصله با فواصل کمتر اجرا شوند تا از کمانش میلگردها و کاهش ظرفیت چسبندگی جلوگیری شود.

از دیدگاه اجرایی، تراکم آرماتور در ستون ها معمولا زیاد است و همین موضوع اجرای صحیح وصله پوششی میلگرد را دشوار می کند. در چنین شرایطی، اگر طول اورلب میلگرد به درستی تامین نشود یا بتن ریزی با کیفیت پایین انجام گیرد، احتمال لغزش میلگرد و کاهش ظرفیت باربری ستون افزایش می یابد. به همین دلیل، در ستون های با اهمیت بالا، استفاده از روش های جایگزین مانند وصله مکانیکی میلگرد مورد توجه قرار می گیرد.

محدودیت های اورلب در تیرها و فونداسیون های گسترده

در تیرها، رفتار خمشی غالب است و میلگردهای کششی نقش اصلی را در تحمل لنگر ایفا می کنند. در این اعضا، طول اورلب میلگرد کششی باید به گونه ای انتخاب شود که انتقال کامل نیروی کششی بدون تمرکز تنش انجام شود. آیین نامه ها توصیه می کنند که وصله پوششی میلگرد در تیرها در نواحی با لنگر کمتر انجام شود و از اجرای اورلب در نواحی نزدیک به تکیه گاه ها یا محل بیشینه لنگر اجتناب گردد.

در فونداسیون های گسترده، شرایط متفاوتی حاکم است. میلگردهای فونداسیون معمولا تحت تنش های کششی ناشی از خمش معکوس و توزیع غیر یکنواخت فشار خاک قرار دارند. در این اعضا، طول اورلب میلگرد باید با توجه به شرایط محیطی، احتمال خوردگی و کیفیت بتن ریزی در کف کارگاه انتخاب شود. هرچند از نظر تئوری، محاسبه طول همپوشانی آرماتور در فونداسیون مشابه سایر اعضا است، اما از نظر اجرایی، تامین پوشش مناسب بتن و جلوگیری از آلودگی میلگردها اهمیت بیشتری دارد.

در هر دو عضو تیر و فونداسیون، رعایت حداقل طول اورلب الزامی است و کاهش آن به بهانه محدودیت اجرایی مجاز نیست. تجربه پروژه های اجرایی نشان می دهد که کوتاه کردن طول اورلب میلگرد در تیرها یکی از دلایل اصلی ایجاد ترک های خمشی زودرس و کاهش سختی سازه است.

چرا نباید بیش از ۵۰ درصد میلگردها در یک مقطع وصله شوند؟

یکی از مهم ترین و در عین حال کمتر مورد توجه قرار گرفته شده ترین ضوابط آیین نامه ای، محدودیت وصله همزمان میلگردها در یک مقطع است. آیین نامه ها تصریح می کنند که در یک مقطع از عضو بتن آرمه، نباید بیش از ۵۰ درصد میلگردهای طولی به صورت همزمان دارای وصله پوششی میلگرد باشند. این محدودیت مستقیما به رفتار انتقال تنش و ایمنی سازه مرتبط است.

اگر تعداد زیادی از میلگردها در یک مقطع دارای اورلب باشند، ظرفیت انتقال تنش بتن در آن ناحیه به شدت افزایش می یابد و احتمال لغزش همزمان چند میلگرد وجود دارد. در چنین حالتی، حتی اگر طول اورلب میلگرد به صورت تئوریک کافی باشد، تمرکز تنش می تواند منجر به ترک خوردگی گسترده و کاهش ناگهانی مقاومت عضو شود. به همین دلیل، توزیع وصله ها در طول عضو و پرهیز از تجمع آنها در یک مقطع، یکی از اصول کلیدی در اجرای صحیح وصله پوششی میلگرد است.

این ضابطه به ویژه در ستون ها و دیوارهای برشی اهمیت بیشتری دارد، زیرا شکست در این اعضا پیامدهای بسیار جدی برای کل سازه به همراه دارد. رعایت این اصل ساده، نقش مهمی در افزایش شکل پذیری و رفتار مطلوب سازه تحت بارهای زلزله ای ایفا می کند.

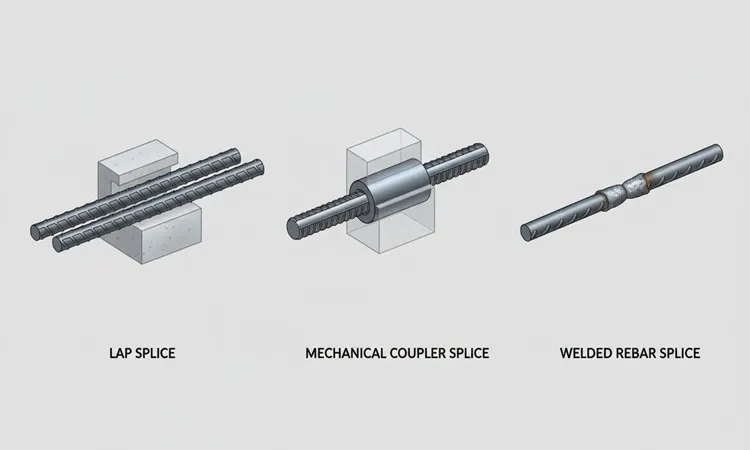

انواع وصله و جایگزین های طول اورلب میلگرد

اگرچه وصله پوششی میلگرد رایج ترین روش اتصال آرماتورها در سازه های بتن آرمه است، اما در برخی شرایط اجرایی یا سازه ای، استفاده از روش های جایگزین ضروری یا منطقی تر است. محدودیت فضا، تراکم بالای آرماتور، الزامات لرزه ای و ملاحظات اجرایی از جمله عواملی هستند که ممکن است استفاده از طول اورلب میلگرد را با چالش مواجه کنند. در این بخش، مهم ترین جایگزین های وصله پوششی میلگرد و ویژگی های آنها بررسی می شود.

بررسی وصله های مکانیکی (کوپلر) و مزایای آن در تراکم آرماتور

وصله مکانیکی میلگرد که معمولا با استفاده از کوپلر انجام می شود، یکی از موثرترین جایگزین های طول اورلب میلگرد در پروژه های مدرن است. در این روش، دو میلگرد به وسیله یک قطعه مکانیکی به یکدیگر متصل می شوند و انتقال نیرو به صورت مستقیم از فولاد به فولاد انجام می گیرد. این ویژگی باعث می شود که وابستگی به بتن و تنش چسبندگی به حداقل برسد.

مزیت اصلی وصله مکانیکی میلگرد، کاهش تراکم آرماتور و حذف نیاز به طول همپوشانی آرماتور است. این موضوع به ویژه در ستون ها، دیوارهای برشی و سازه های بلندمرتبه اهمیت دارد. از نظر آیین نامه ای، استفاده از کوپلر مشروط به تایید نوع اتصال و تامین مقاومت معادل میلگرد پیوسته است.

اگرچه هزینه اولیه وصله مکانیکی میلگرد بیشتر از اورلب است، اما در بسیاری از پروژه ها، مزایای اجرایی و افزایش کیفیت بتن ریزی این هزینه را توجیه می کند.

آشنایی با وصله های جوشی (فورجینگ) و الزامات اجرایی

وصله های جوشی یا فورجینگ، روش دیگری برای اتصال میلگردها هستند که در آن، دو میلگرد با فرآیند حرارتی و فشار به یکدیگر متصل می شوند. در این روش، اتصال به صورت یکپارچه ایجاد شده و عملا نیاز به طول اورلب میلگرد حذف می شود. با این حال، وصله های جوشی حساسیت اجرایی بالایی دارند و کیفیت آنها به شدت وابسته به مهارت اپراتور و کنترل فرآیند است.

آیین نامه ها استفاده از وصله جوشی میلگرد را تنها در صورت رعایت الزامات دقیق فنی و انجام آزمایش های کنترلی مجاز می دانند. در غیر این صورت، احتمال ایجاد ناحیه ترد در محل جوش و کاهش شکل پذیری میلگرد وجود دارد. به همین دلیل، در بسیاری از پروژه های ساختمانی، وصله پوششی میلگرد یا وصله مکانیکی میلگرد نسبت به روش جوشی ترجیح داده می شود.

مقایسه اقتصادی اورلب با سایر روش های اتصال

از نظر اقتصادی، وصله پوششی میلگرد معمولا کم هزینه ترین روش اتصال آرماتورها است، زیرا نیاز به تجهیزات خاص یا نیروی متخصص ندارد. با این حال، این روش مصرف میلگرد را افزایش می دهد و در سازه های بزرگ، این افزایش مصرف می تواند قابل توجه باشد. در مقابل، وصله مکانیکی میلگرد هزینه مصالح را کاهش می دهد اما هزینه اجرا را افزایش می دهد.

انتخاب میان طول اورلب میلگرد و سایر روش های اتصال باید بر اساس تحلیل فنی و اقتصادی همزمان انجام شود. در پروژه های کوچک و با تراکم آرماتور کم، اورلب معمولا گزینه مناسب تری است. اما در پروژه های بزرگ، بلندمرتبه یا لرزه ای، استفاده از روش های جایگزین می تواند منجر به بهبود عملکرد سازه و کاهش ریسک اجرایی شود.

جدول راهنمای طول اورلپ برای سایزهای مختلف میلگرد

در ادامه، یک جدول راهنما برای درک نسبی طول اورلب میلگرد در سایزهای متداول ارائه می شود. لازم به تاکید است که مقادیر این جدول جنبه راهنمایی دارند و محاسبه نهایی طول اورلب میلگرد باید بر اساس ضوابط آیین نامه ای و شرایط واقعی پروژه انجام شود.

این جدول نشان می دهد که با افزایش قطر میلگرد، طول اورلب میلگرد نیز افزایش می یابد و تفاوت میان حالت کششی و فشاری به صورت تدریجی بیشتر می شود. مهندسین ناظر و مجریان باید از این روابط کلی آگاه باشند تا در کنترل کارگاهی، اجرای وصله پوششی میلگرد با اصول فنی همخوانی داشته باشد.

خطرات ناشی از اجرای نادرست طول همپوشانی

اجرای نادرست طول اورلب میلگرد از مهمترین عوامل پنهان کاهش ایمنی سازه های بتن آرمه است. در بسیاری از پروژه ها، این نارسایی نه در مرحله طراحی بلکه در اجرا و کنترل کارگاهی رخ می دهد. زمانی که محاسبه طول همپوشانی آرماتور به درستی انجام شده اما در کارگاه کوتاه تر اجرا می شود، یا محل وصله پوششی میلگرد در ناحیه نامناسب قرار می گیرد، عملکرد واقعی عضو به طور جدی از فرضیات طراحی فاصله می گیرد.

این موضوع به ویژه در سازه های واقع در مناطق لرزه خیز اهمیت دوچندان دارد، زیرا رفتار غیرخطی سازه مستقیما به کیفیت اتصال آرماتورها وابسته است. طول اورلب میلگرد در صورتی که کمتر از حداقل طول اورلب آیین نامه ای باشد، نمی تواند انتقال تنش مورد انتظار را فراهم کند. نتیجه این ضعف اجرایی، افزایش لغزش میلگرد، تمرکز تنش در بتن و در نهایت کاهش شکل پذیری عضو خواهد بود.

بررسی آسیب های پس از زلزله های گذشته نشان می دهد که بسیاری از شکست های موضعی ستون ها و تیرها ناشی از اجرای نامناسب وصله پوششی میلگرد بوده است.

کاهش ظرفیت باربری سازه و احتمال شکست ترد در زلزله

یکی از جدی ترین پیامدهای اجرای نادرست طول اورلب میلگرد، کاهش ظرفیت باربری عضو و افزایش احتمال شکست ترد است. در شرایط زلزله، اعضای بتن آرمه باید توانایی تغییرشکل های بزرگ و جذب انرژی را داشته باشند. این قابلیت زمانی تحقق می یابد که انتقال نیرو بین میلگردها و بتن به صورت پیوسته و کنترل شده انجام شود.

اگر طول اورلب میلگرد کوتاه تر از مقدار مورد نیاز باشد، پیش از رسیدن میلگرد به تنش تسلیم، لغزش در محل وصله رخ می دهد. این پدیده باعث می شود که عضو بدون هشدار کافی و با تغییرشکل محدود دچار گسیختگی شود. چنین رفتاری با فلسفه طراحی لرزه ای که بر شکل پذیری و جذب انرژی استوار است، در تضاد کامل قرار دارد. به همین دلیل، آیین نامه ها در نواحی بحرانی لرزه ای، ضوابط سختگیرانه تری برای وصله پوششی میلگرد و محل اجرای آن در نظر گرفته اند.

خوردگی سریع تر میلگرد در نواحی با تراکم بالای وصله

یکی دیگر از خطرات اجرای نادرست طول همپوشانی آرماتور، افزایش احتمال خوردگی میلگرد در نواحی دارای تراکم بالای وصله است. زمانی که تعداد زیادی از میلگردها در یک مقطع اورلب می شوند، تراکم فولاد افزایش یافته و فضای کافی برای عبور و تراکم مناسب بتن کاهش می یابد. در چنین شرایطی، بتن اطراف میلگردها متخلخل تر شده و مسیر نفوذ رطوبت و عوامل خورنده فراهم می شود.

خوردگی میلگرد در محل وصله پوششی میلگرد نه تنها سطح مقطع موثر فولاد را کاهش می دهد، بلکه با ایجاد تنش های انبساطی ناشی از زنگ زدگی، ترک های ثانویه در بتن ایجاد می کند. این ترک ها به مرور زمان گسترش یافته و عملکرد طول اورلب میلگرد را بیش از پیش تضعیف می کنند. بنابراین، رعایت ضوابط مربوط به فاصله آزاد میلگردها و محدودیت تعداد وصله ها در یک مقطع، نقش مهمی در دوام بلندمدت سازه دارد.

ایجاد ترک های شعاعی در بتن اطراف محل اورلب

ترک های شعاعی در بتن اطراف محل اورلب، یکی از نشانه های بارز عملکرد نامطلوب وصله پوششی میلگرد است. این ترک ها معمولا در اثر تنش های کششی ناشی از چسبندگی بیش از حد و تمرکز تنش در طول کوتاه ایجاد می شوند. زمانی که طول اورلب میلگرد کمتر از مقدار لازم باشد، تنش چسبندگی به صورت موضعی افزایش یافته و بتن اطراف میلگرد قادر به تحمل آن نخواهد بود.

ایجاد ترک های شعاعی علاوه بر کاهش ظرفیت چسبندگی، مسیر نفوذ عوامل مخرب محیطی را باز می کند و چرخه ای معیوب از ضعف سازه ای و خوردگی را به وجود می آورد. از دیدگاه مهندسی، مشاهده چنین ترک هایی در محل وصله پوششی میلگرد یک هشدار جدی برای ناظر پروژه است و باید منجر به بررسی فوری کیفیت اجرا و اصلاح نواقص شود.

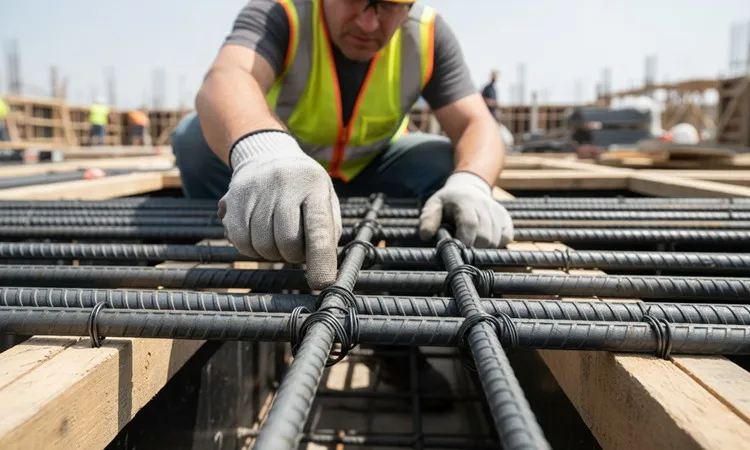

راهنمای نظارت و کنترل کیفیت در کارگاه های ساختمانی

کنترل صحیح اجرای طول اورلب میلگرد در کارگاه های ساختمانی نیازمند دانش فنی، دقت اجرایی و نظارت مستمر است. حتی دقیق ترین محاسبات طراحی، در صورت نبود کنترل کیفی مناسب، نمی توانند ایمنی سازه را تضمین کنند. مهندس ناظر باید با آگاهی کامل از ضوابط آیین نامه ای، اجرای وصله پوششی میلگرد را در تمامی مراحل آرماتوربندی بررسی کند.

نظارت موثر شامل بررسی طول واقعی اورلب، محل اجرای وصله، تعداد میلگردهای دارای وصله در یک مقطع و کیفیت تثبیت میلگردها پیش از بتن ریزی است. در بسیاری از پروژه ها، ساده ترین خطاها مانند جابجایی میلگردها در زمان بتن ریزی، منجر به کاهش طول همپوشانی آرماتور و ایجاد ناپیوستگی در انتقال تنش می شود.

بررسی چیدمان میلگردها و رعایت فاصله آزاد بین وصله ها

چیدمان مناسب میلگردها یکی از ارکان اصلی اجرای صحیح طول اورلب میلگرد است. رعایت فاصله آزاد بین میلگردهای اورلب شده، امکان تراکم مناسب بتن و ایجاد چسبندگی یکنواخت را فراهم می کند. اگر فاصله آزاد کمتر از مقادیر توصیه شده آیین نامه ای باشد، خطر ایجاد حفره های بتن و کاهش کیفیت ناحیه وصله افزایش می یابد.

مهندس ناظر باید اطمینان حاصل کند که وصله پوششی میلگردها به صورت تدریجی در طول عضو پخش شده اند و تجمع آنها در یک مقطع خاص رخ نداده است. این کنترل ساده اما حیاتی، تاثیر مستقیمی بر عملکرد سازه در برابر بارهای بهره برداری و لرزه ای دارد.

اهمیت سیم آرماتوربندی در تثبیت طول اورلب میلگرد

سیم آرماتوربندی اگرچه جزئی کوچک در فرآیند اجرا به نظر می رسد، اما نقش مهمی در حفظ طول اورلب میلگرد تا زمان بتن ریزی ایفا می کند. در بسیاری از موارد، عدم بستن صحیح میلگردهای اورلب شده باعث جابجایی آنها در اثر رفت و آمد کارگران یا فشار بتن تازه می شود. این جابجایی ممکن است طول همپوشانی آرماتور را کاهش داده یا محل وصله را به ناحیه نامناسب منتقل کند.

بستن اصولی میلگردها با سیم آرماتوربندی مناسب، تضمین می کند که طول اورلب میلگرد دقیقا مطابق نقشه و محاسبات اجرا شود. این موضوع به ویژه در ستون ها و تیرهای با تراکم آرماتور بالا اهمیت بیشتری دارد، زیرا کوچک ترین جابجایی می تواند تاثیر قابل توجهی بر عملکرد نهایی عضو داشته باشد.

جمع بندی

طول اورلب میلگرد به عنوان یکی از مفاهیم بنیادین در طراحی و اجرای سازه های بتن آرمه، نیازمند توجه همزمان در سه سطح طراحی، اجرا و نظارت است. تجربه مهندسی در ایران نشان می دهد که با وجود وجود ضوابط نسبتا کامل در مبحث نهم مقررات ملی ساختمان و آیین نامه بتن ایران، چالش اصلی در اجرای صحیح و کنترل کیفی وصله پوششی میلگرد باقی مانده است.

 آینده استاندارد سازی وصله ها در ایران به سمت استفاده هدفمندتر از وصله های مکانیکی میلگرد، کاهش وابستگی به قضاوت های تجربی و ارتقای آموزش مجریان و ناظران حرکت می کند. افزایش آگاهی فنی درباره طول اورلب میلگرد و پیامدهای اجرای نادرست آن، می تواند نقش مهمی در کاهش آسیب های سازه ای و افزایش دوام ساختمان ها ایفا کند.

سوالات متداول

1. حداقل طول اورلب میلگرد ۱۶ در بتن C25 چقدر است؟
   حداقل طول اورلب میلگرد ۱۶ در بتن با رده مقاومتی C25 به شرایط تنش میلگرد بستگی دارد. اگر میلگرد در کشش باشد، طول اورلب میلگرد معمولا در حدود ۴۵ تا ۵۰ برابر قطر میلگرد در نظر گرفته می شود. این مقدار می تواند با اعمال ضرایب اصلاحی آیین نامه ای افزایش یابد، بنابراین محاسبه دقیق باید بر اساس فرمول طول مهار میلگرد انجام شود.
2. آیا استفاده از اورلب در تیرهای با دهانه بلند مجاز است؟
   استفاده از وصله پوششی میلگرد در تیرهای با دهانه بلند به طور کلی مجاز است، اما محل اجرای آن اهمیت زیادی دارد. اورلب نباید در نواحی با لنگر خمشی حداکثر اجرا شود و طول اورلب میلگرد باید به طور کامل تامین گردد. در برخی موارد، به دلیل محدودیت اجرایی یا الزامات لرزه ای، استفاده از وصله مکانیکی میلگرد گزینه مناسب تری است.
3. تفاوت طول مهار مستقیم و طول وصله پوششی چیست؟
   طول مهار مستقیم به طولی گفته می شود که یک میلگرد نیاز دارد تا نیروی خود را به بتن منتقل کند، در حالی که طول وصله پوششی به طول همپوشانی دو میلگرد برای انتقال نیرو از یکی به دیگری اشاره دارد. در آیین نامه ها، طول اورلب میلگرد معمولا بر اساس طول مهار میلگرد تعریف و با ضرایب مشخصی از آن محاسبه می شود.
4. آیا خم کردن انتهای میلگرد بر طول اورلب تاثیر دارد؟
   خم کردن انتهای میلگرد می تواند در برخی موارد به بهبود درگیری میلگرد و بتن کمک کند، اما جایگزین تامین طول اورلب میلگرد مطابق آیین نامه نیست. آیین نامه ها تنها در شرایط خاص و با ضوابط مشخص اجازه کاهش محدود طول مهار را می دهند. بنابراین، خم انتهای میلگرد نباید به عنوان راهکاری برای جبران کوتاهی طول همپوشانی آرماتور در نظر گرفته شود.
