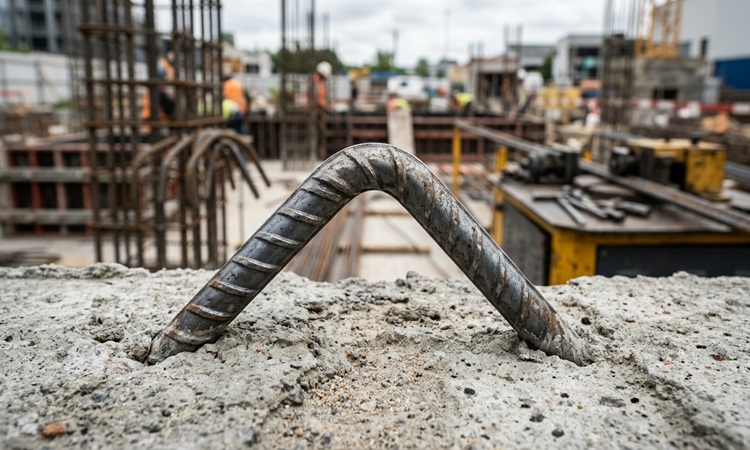

خم استاندارد میلگرد چیست و چگونه اجرا می شود؟

در مهندسی سازه های بتن آرمه، فولاد و بتن به عنوان دو عنصر مکمل عمل می کنند که پیوستگی و مهار آن ها در یکدیگر، ضامن پایداری کل بنا است. یکی از حیاتی ترین بخش های آرماتوربندی که نقش کلیدی در انتقال صحیح نیروها و مهار میلگرد در داخل بتن دارد، اجرای خم استاندارد میلگرد است.

 میلگردها به دلیل ماهیت فلزی خود دارای شکل پذیری مشخصی هستند، اما این شکل پذیری بدین معنا نیست که می توان آن ها را به هر روشی و با هر زاویه ای تغییر شکل داد. اجرای خم استاندارد میلگرد باید به گونه ای باشد که ساختار مولکولی فولاد دچار آسیب نشود و ظرفیت باربری آن در محل خم کاهش پیدا نکند.

پیش از پرداختن به جزئیات خم استاندارد، بهتر است بدانید که اساساً خمکاری میلگرد چیست و چه تفاوتی با سایر فرآیندهای تغییر شکل فولاد دارد.

اگر میلگرد خارج از ضوابط فنی خم شود، پدیده هایی نظیر ترک خوردگی در ناحیه خم یا گسیختگی ناگهانی تحت بارهای لرزه ای رخ می دهد که امنیت کل سازه را به مخاطره می اندازد. رعایت اصول مربوط به خم استاندارد میلگرد بر اساس آیین نامه بتن ایران (آبا) و استانداردهای بین المللی مانند ACI، به منظور جلوگیری از تمرکز تنش و اطمینان از گیرداری کامل آرماتور در بتن الزامی است.

اصول فنی خمکاری میلگرد

خمکاری یک فرآیند تغییر شکل سرد است که طی آن تارهای بیرونی میلگرد تحت کشش و تارهای داخلی تحت فشار قرار می گیرند. برای اینکه این تغییر شکل منجر به گسیختگی یا ایجاد ترک های میکروسکوپی در فولاد نشود، باید اصول فنی خم استاندارد میلگرد به دقت رعایت گردد. یکی از مهم ترین این اصول، سرعت خمکاری و عدم استفاده از ضربه است.

نکته: برای انتخاب میلگرد برای خمکاری باید دقت کنید چون اکثر میلگرد هایی که خم میکنند برای ساختمانی است، نه برای آهن آلات صنعتی که میلگرد های صنعتی از جمله ( میلگرد ترانس / میلگرد دوپولیش / میلگرد تک پولیش / میلگرد CK45 / میلگرد mo40 / میلگرد برنجی / میلگرد فسفر برنز / میلگرد هارد کروم )
محصولات صنعتی که اکثر شرکت ها و مصرف کنندگان خمکاری میکنند: { مفتول مسوار / میلگرد استیل / میلگرد آلومینیوم / تسمه ترانس / تسمه ماشینکاری }

اعمال نیرو باید به صورت یکنواخت و پیوسته باشد تا مولکول های فولاد فرصت بازآرایی داشته باشند. همچنین، دمای محیط در هنگام اجرای خم استاندارد میلگرد نباید از ۵ درجه سلسیوس کمتر باشد، زیرا در دمای پایین، تردی فولاد افزایش یافته و احتمال شکست آن در حین خمکاری به شدت بالا می رود.

تعیین شعاع خم مجاز

شعاع خم به معنای شعاع دایره ای است که خم میلگرد برشی از آن محسوب می شود. تعیین این پارامتر در اجرای خم استاندارد میلگرد اهمیت حیاتی دارد. اگر شعاع خم خیلی کوچک باشد، تارهای بیرونی آرماتور بیش از حد کشیده شده و دچار ضعف مقطع یا ترک های مویی می شوند.

 طبق ضوابط، شعاع خم نباید از مقادیر مشخص شده در آیین نامه کمتر باشد تا تنش های داخلی فولاد در محدوده مجاز باقی بماند. شعاع خم استاندارد میلگرد بر اساس نوع میلگرد (نرم، نیمه سخت یا سخت) و قطر آن تعیین می شود. استفاده از فلکه های خم کن با قطر مناسب، اصلی ترین راه برای تامین این شعاع در کارگاه های ساختمانی است.

تجهیزات و ابزار مناسب

برای اجرای خم استاندارد میلگرد، استفاده از دستگاه های خم کن مکانیکی یا هیدرولیکی بر روش های دستی اولویت دارد. این دستگاه ها با دارا بودن فلکه های تعویض شونده، اجازه می دهند که شعاع خم دقیقا مطابق با قطر میلگرد تنظیم شود. در روش های دستی که معمولا با آچار گوساله و صفحه خم کن انجام می شود، خطر اعمال نیروی غیریکنواخت و ایجاد خم های تند وجود دارد.

 تجهیزات مورد استفاده در خم استاندارد میلگرد باید به گونه ای باشند که در هنگام تماس با آرماتور، باعث ایجاد خراش یا بریدگی در سطح آج ها نشوند، زیرا هرگونه آسیب سطحی می تواند به عنوان نقطه تمرکز تنش عمل کرده و منجر به شکست زودرس میلگرد شود.

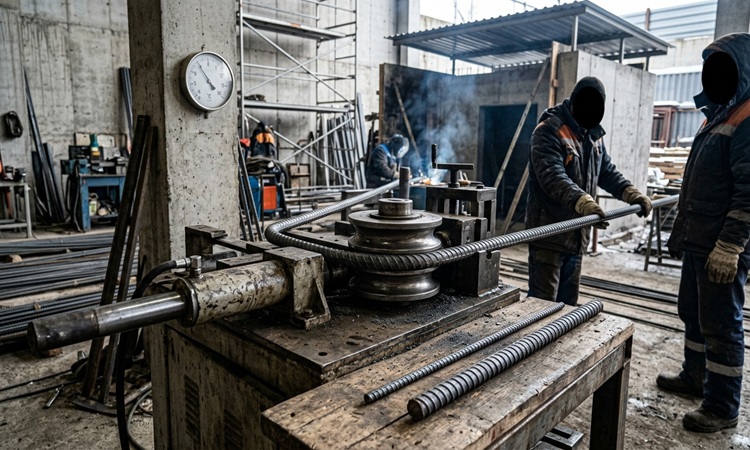

تاثیر قطر میلگرد بر شعاع خم

با افزایش قطر آرماتور، سختی آن در برابر تغییر شکل افزایش یافته و نیاز به شعاع خم بزرگ تری پیدا می کند. در اجرای خم استاندارد میلگرد، رابطه مستقیمی بین قطر و شعاع داخلی خم وجود دارد. برای میلگردهای با قطر کم، معمولا شعاع خم برابر ۵ تا ۶ برابر قطر میلگرد در نظر گرفته می شود، اما برای میلگردهای قطور که در فونداسیون ها یا شمع ها استفاده می شوند، این ضریب افزایش می یابد.

 نادیده گرفتن تاثیر قطر بر شعاع خم استاندارد میلگرد باعث می شود که بتن در ناحیه داخلی خم نتواند فشار ناشی از تکیه گاه میلگرد را تحمل کند و دچار پدیده قلوه کن شدن یا خرد شدگی موضعی شود که این امر مهار میلگرد را به کلی از بین می برد.

این پدیده ارتباط مستقیمی با پوشش بتن روی میلگرد دارد؛ اگر ضخامت پوشش بتن کافی نباشد، حتی خم استاندارد هم نمی‌تواند از قلوه‌کن شدن بتن جلوگیری کند.

ضوابط آیین نامه ای خم میلگرد

آیین نامه ها به منظور یکپارچه سازی روش های اجرایی، ضوابط سخت گیرانه ای برای خم استاندارد میلگرد وضع کرده اند. این ضوابط شامل زاویه خم (۹۰ درجه، ۱۳۵ درجه یا ۱۸۰ درجه) و طول مستقیم بعد از خم (طول قلاب) می باشد. بر اساس آیین نامه بتن ایران، خمکاری باید ترجیحا به صورت سرد انجام شود.

اگر به هر دلیلی نیاز به اصلاح خم های قبلی باشد، این کار باید با تایید مهندس ناظر و تحت شرایط خاص انجام گیرد، زیرا باز و بسته کردن مداوم خم ها باعث خستگی فولاد و کاهش شدید مقاومت آن می شود. اجرای خم استاندارد میلگرد ضامن عملکرد صحیح آرماتور در تحمل نیروهای کششی ناشی از لنگرهای خمشی و بارهای جانبی است.

استانداردهای ملی و بین المللی

استاندارد ملی ایران (مبحث نهم مقررات ملی ساختمان) تطابق بالایی با استانداردهای معتبر جهانی مانند ASTM و ACI دارد. در تمامی این مرجع ها، تاکید شده است که خم استاندارد میلگرد نباید با روش های حرارتی (داغ کردن با هوا-گاز) انجام شود، مگر در موارد خاص و با کنترل دقیق دما. همچنین، طول مهار مستقیم بعد از خم در اجرای خم استاندارد میلگرد باید به گونه ای باشد که پیوند کافی میان فولاد و بتن ایجاد گردد.

 رعایت این استانداردها در پروژه های عمرانی نه تنها عمر مفید سازه را افزایش می دهد، بلکه در زمان بازرسی های فنی و کنترل کیفیت، به عنوان معیاری برای تایید صلاحیت تیم اجرایی شناخته می شود.

تفاوت خم ساده و خم حرارتی

خم ساده یا سرد، روشی است که در آن فولاد در دمای اتاق تغییر شکل می یابد و خواص مکانیکی آن حفظ می شود. در مقابل، برخی پیمانکاران برای سهولت در خم کردن میلگردهای قطور، اقدام به داغ کردن محل خم می کنند. این کار به شدت نهی شده است، زیرا حرارت باعث تغییر در ساختار کریستالی فولاد و از دست رفتن ویژگی های نظیر مقاومت تسلیم و شکل پذیری می شود.

اجرای خم استاندارد میلگرد به روش سرد باعث می شود که فولاد در ناحیه خم دچار پدیده "سخت گردانی" شود که تا حدی مقاومت آن را افزایش می دهد، در حالی که خم حرارتی باعث تردی و شکنندگی آرماتور می شود. اگر حرارت بیش از حد باشد، میلگرد عملا خاصیت سازه ای خود را از دست داده و مانند آهن معمولی رفتار می کند.

جدول شعاع مجاز خم میلگرد

برای اطمینان از اجرای خم استاندارد میلگرد در کارگاه، استفاده از جدول زیر که بر اساس ضوابط مبحث نهم تدوین شده، برای تمامی آرماتوربندان و ناظران ضروری است. این مقادیر حداقل قطر فلکه خم کن را بر اساس قطر میلگرد نشان می دهند:

اشتباهات رایج در خمکاری

در بسیاری از پروژه های ساختمانی، به دلیل سرعت بالای اجرا و عدم نظارت مستمر، خطاهای فاحشی در اجرای خم استاندارد میلگرد رخ می دهد. یکی از این خطاها، خم کردن میلگردها با چکش یا پتک است. این ضربات باعث ایجاد تنش های پسماند در فولاد شده و احتمال شکستگی در زمان زلزله را به شدت افزایش می دهد.

 خطای دیگر، باز کردن خم های اشتباه و دوباره خم کردن آن ها در همان نقطه است. این عمل باعث ضعیف شدن شدید مقطع میلگرد می شود. در اجرای خم استاندارد میلگرد، دقت در زاویه خم نیز بسیار مهم است؛ برای مثال در خاموت های لرزه بر، حتما باید از خم ۱۳۵ درجه استفاده شود، در حالی که در بسیاری از کارگاه ها به خم ۹۰ درجه بسنده می کنند.

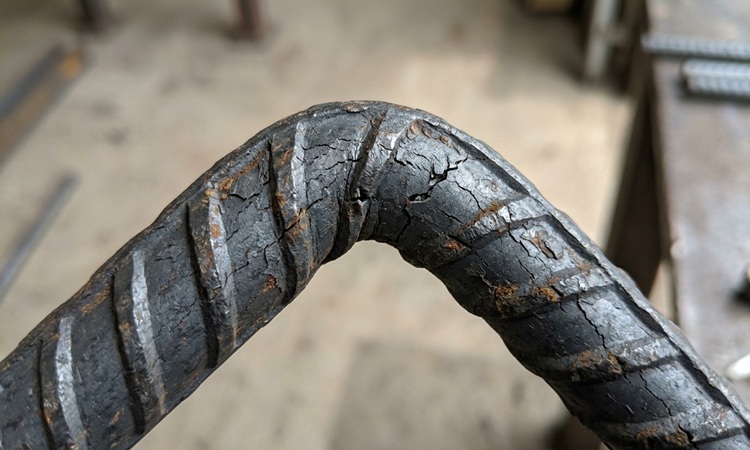

خم بیش از حد و ترک خوردگی میلگرد

زمانی که میلگرد با شعاعی کمتر از حد مجاز خم می شود، پدیده ای به نام ترک خوردگی در لایه های بیرونی رخ می دهد. این ترک ها گاهی با چشم غیرمسلح قابل رویت نیستند، اما در شرایط محیطی خورنده، راه را برای نفوذ رطوبت و کلر به قلب آرماتور باز می کنند.

 اجرای غیر اصولی و عدم رعایت خم استاندارد میلگرد باعث می شود که در هنگام اعمال بار، این ترک ها گسترش یافته و منجر به گسیختگی ناگهانی شوند. فولادهایی که درصد کربن بالاتری دارند (مانند میلگردهای A3)، حساسیت بسیار بیشتری به شعاع خم کم دارند و در صورت عدم رعایت خم استاندارد میلگرد، ممکن است در حین خمکاری کاملا دو نیم شوند.

پیامدهای کاهش مقاومت سازه

پیامد نهایی عدم رعایت خم استاندارد میلگرد، عدم مهار کامل آرماتور در بتن و کاهش ظرفیت باربری اتصالات است. در سازه های بتنی، نقاط اتصال تیر به ستون حساس ترین بخش ها هستند. اگر قلاب های انتهایی میلگردها طبق ضوابط خم استاندارد میلگرد اجرا نشوند، در هنگام زلزله میلگردها از داخل بتن بیرون کشیده شده و سازه دچار فروپاشی می شود.

علاوه بر خم استاندارد، نحوه اتصال طولی میلگردها نیز در جلوگیری از بیرون کشیدگی بسیار مؤثر است؛ برای آشنایی با روش‌های صحیح اتصال، مطلب وصله میلگرد چیست را مطالعه کنید.

همچنین، خم های نادرست در خاموت ها باعث می شود که آن ها نتوانند به خوبی هسته بتنی ستون را محصور کنند، که این امر منجر به کمانش میلگردهای طولی و خرد شدن بتن ستون تحت بارهای ثقلی و جانبی می گردد. هزینه ترمیم چنین آسیب هایی ده ها برابر هزینه نظارت بر اجرای خم استاندارد میلگرد در زمان ساخت است.

جمع بندی

اجرای خم استاندارد میلگرد یکی از جزئیات به ظاهر ساده اما حیاتی در آرماتوربندی سازه های بتنی است. رعایت شعاع مجاز خم، استفاده از تجهیزات مکانیکی و پرهیز از اعمال حرارت، اصولی هستند که ماندگاری و ایمنی سازه را تضمین می کنند. نادیده گرفتن این ضوابط به بهانه تسریع در کار یا نبود امکانات، می تواند منجر به خسارات جبران ناپذیر جانی و مالی شود. مهندسین و مجریان باید با تسلط بر جداول شعاع خم و نظارت مستمر بر عملکرد آرماتوربندان، اطمینان حاصل کنند که هر خم اجرا شده در کارگاه، با استانداردهای آیین نامه ای مطابقت دارد.

 خم استاندارد میلگرد تنها یک تغییر شکل فیزیکی نیست، بلکه یک الزام مهندسی برای تامین مهار و پیوستگی در قلب بتن است که کیفیت ساخت و ساز ملی را ارتقا می بخشد. بی توجهی به این پارامتر، ضعیف ترین حلقه در زنجیره مقاومت سازه را ایجاد می کند که در اولین آزمون جدی (مانند زلزله)، منجر به شکست کل سیستم خواهد شد.

سوالات متداول

• آیا می توان میلگرد را با شعله داغ کرد تا راحت تر خم شود؟

خیر، داغ کردن میلگرد باعث تغییر ساختار شیمیایی و فیزیکی فولاد و کاهش شدید مقاومت آن می شود. اجرای خم استاندارد میلگرد حتما باید به روش سرد و مکانیکی انجام گیرد تا خواص سازه ای آرماتور حفظ شود.

• اگر میلگرد در حین خمکاری ترک خورد، می توان از آن استفاده کرد؟

 به هیچ وجه. میلگرد ترک خورده دارای نقطه ضعف بزرگی است و در برابر کشش مقاومتی نخواهد داشت. در صورت بروز ترک، باید آن قطعه از میلگرد بریده شده و از چرخه مصرف خارج شود یا از بخش های سالم آن استفاده گردد.

• چرا در خاموت ها از خم ۱۳۵ درجه استفاده می شود؟

 خم ۱۳۵ درجه باعث می شود که انتهای خاموت به خوبی در هسته بتنی مهار شود و در زمان زلزله که بتن پوششی (کاور) می ریزد، قلاب ها باز نشوند. این یکی از الزامات اصلی در اجرای خم استاندارد میلگرد برای سازه های لرزه بر است.

• قطر فلکه خم کن در اجرای خم استاندارد میلگرد چطور انتخاب می شود؟

قطر فلکه باید بر اساس جدول آیین نامه و با توجه به قطر و نوع میلگرد انتخاب شود. به طور کلی برای میلگردهای طولی معمول، قطر فلکه نباید کمتر از ۶ برابر قطر میلگرد باشد تا خم استاندارد میلگرد حاصل شود.

• آیا می توان خمی که به اشتباه اجرا شده را باز کرد و دوباره اصلاح کرد؟

 این کار توصیه نمی شود زیرا باعث پدیده "خستگی فلز" می شود. اگر زاویه خم کم باشد (زیر ۲۰ درجه)، شاید با تایید ناظر بتوان اصلاح کرد، اما برای خم های ۹۰ درجه، باز کردن و دوباره خم کردن مخالف ضوابط خم استاندارد میلگرد است.
