میلگرد FRP چیست؟ بررسی تخصصی و جامع

 در پاسخ به سوال ميلگرد FRP چيست بايد گفت ميلگرد FRP نوعي ميلگرد غيرفلزي و کامپوزيتي است که از ترکيب الياف مقاوم و رزين هاي پليمري تشکيل مي شود. اين محصول در دو دهه اخير جايگاه ويژه اي در پروژه هاي عمراني به ويژه سازه هاي در معرض خوردگي پيدا کرده است.

مهندسان و مجريان ساختمان براي حل مشکل زنگ زدگي ميلگرد فولادي در بتن، همواره به دنبال گزينه هاي جايگزين بوده اند و ميلگرد FRP مهمترين پاسخ به اين نياز محسوب مي شود. درک اينکه ميلگرد FRP چيست و چه تفاوتي با فولاد دارد براي طراحي صحيح سازه هاي بتني در محيط هاي خورنده ضروري است. اين مقاله با رويكردي فني و اجرايي به بررسي ميلگرد FRP، انواع، مشخصات، مزايا، معايب، کاربردها و قيمت آن مي پردازد.

میلگرد FRP چیست و چگونه ساخته می شود؟

براي پاسخ کامل به سوال ميلگرد FRP چيست ابتدا بايد فرايند توليد و اجزاي آن را بررسي کرد. ميلگرد FRP بر خلاف ميلگرد فولادي ( میلگرد ترانس / میلگرد دوپولیش / میلگرد تک پولیش / میلگرد کششی / میلگرد بلبرینگ خور / میلگرد ck45 / میلگرد mo40 / شفت هارد کروم ) که از ذوب و نورد شمش توليد مي شود، با روش پولتروژن ساخته مي شود. در اين روش، الياف تقويت کننده از داخل حمام رزين عبور کرده و سپس از طريق قالب هاي گرم کشيده مي شوند تا شکل نهايي ميلگرد FRP را به خود بگيرند.

آنچه ميلگرد FRP را از ساير مصالح مسلح کننده متمايز مي کند، عدم وجود هسته فلزي و رفتار کشسان خطي آن تا نقطه گسيختگي است. اکنون به جزئيات بيشتري درباره تعريف و اجزاي ميلگرد FRP مي پردازيم.

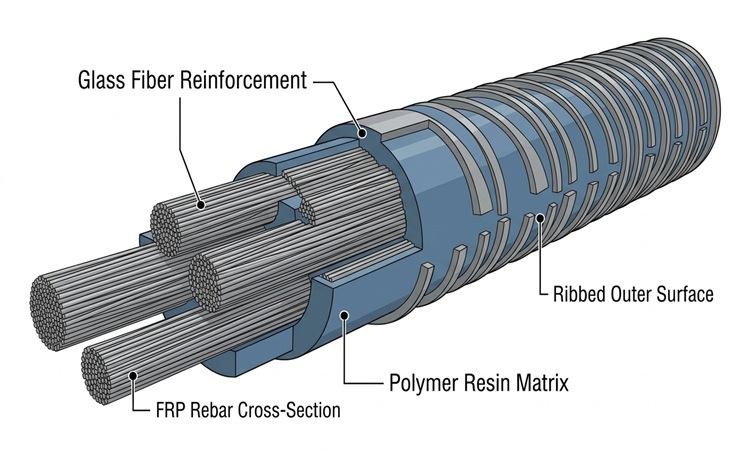

تعریف میلگرد FRP و مفهوم پلیمر مسلح به الیاف

ميلگرد FRP مخفف عبارت Fiber Reinforced Polymer به معني پليمر مسلح به الياف است. اگر بپرسيد ميلگرد FRP چيست از لحاظ فني بايد گفت يک ماده مرکب شامل دو فاز اصلي الياف و ماتريس رزين است. الياف نقش تحمل بار را بر عهده دارند و رزين نيز الياف را در کنار هم نگه داشته و بار را بين آنها توزيع مي کند.

بر خلاف ميلگرد فولادي که رفتاري نرم و تسليم شونده دارد، ميلگرد FRP رفتاري ترد و خطي از خود نشان مي دهد. اين تفاوت رفتاري يکي از مهمترين نکاتي است که مهندس طراح بايد هنگام انتخاب ميلگرد FRP بداند. در پروژه هايي که خوردگي مسئله اصلي است، استفاده از ميلگرد FRP بجاي فولاد، طول عمر سازه را تا دو برابر افزايش مي دهد.

<< مشاهده قیمت فولاد اتومات >>

 بنابراين وقتي از ميلگرد FRP صحبت مي کنيم، منظور مصالح نويني است که محدوديت هاي ميلگرد معمولي را در شرايط خاص برطرف مي کند.

اجزای تشکیل دهنده و انواع الیاف (GFRP، CFRP، BFRP)

براي درک بهتر اينکه ميلگرد FRP چيست بايد اجزاي آن را بشناسيم. ميلگرد FRP از دو بخش اصلي تشکيل مي شود: الياف تقويت کننده و رزين پليمري. الياف نيز بر اساس جنس مواد اوليه به سه دسته اصلي تقسيم مي شوند. نوع اول ميلگرد FRP با الياف شيشه ساخته مي شود که به آن GFRP مي گويند.

اين نوع رايج ترين و اقتصادي ترين ميلگرد FRP است. نوع دوم ميلگرد FRP با الياف کربن توليد مي شود که CFRP نام دارد و بالاترين مقاومت و قيمت را دارد. نوع سوم ميلگرد FRP با الياف بازالت ساخته مي شود که BFRP خوانده مي شود و خواصي بين دو نوع قبلي دارد.

<< مشاهده قیمت مفتول مسوار >>

رزين هاي مورد استفاده در تمامي انواع ميلگرد FRP معمولا از نوع اپوکسي، وينيل استر يا پلي استر هستند. انتخاب نوع الياف و رزين به کاربرد نهايي ميلگرد FRP بستگي دارد. براي مثال در محيط هاي بسيار اسيدي، استفاده از ميلگرد FRP از نوع BFRP توصيه مي شود زيرا مقاومت شيميايي بالاتري دارد.

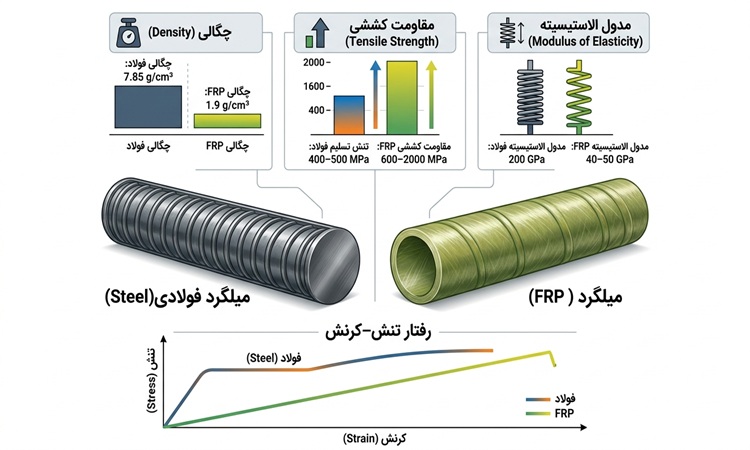

مشخصات فنی و رفتاری میلگرد FRP

حال که فهميديم ميلگرد FRP چيست و چگونه ساخته مي شود، نوبت به بررسي مشخصات فني آن مي رسد. مهمترين ويژگي ميلگرد FRP که آن را از فولاد متمايز مي کند، نسبت مقاومت به وزن بسيار بالا است. ميلگرد FRP با چگالي حدود 1.5 تا 2 گرم بر سانتي متر مکعب، تقريبا يک چهارم فولاد سبک تر است.

 از طرف ديگر مقاومت کششي ميلگرد FRP بسته به نوع الياف بين 600 تا 2000 مگاپاسکال متغير است در حاليکه ميلگرد فولادي معمولي مقاومتي حدود 400 تا 500 مگاپاسکال دارد. اما نکته کليدي در مدول الاستيسيته ميلگرد FRP نهفته است. مدول يانگ ميلگرد FRP معمولا يک سوم تا يک چهارم فولاد است.

اين بدان معناست که براي رسيدن به همان ميزان تغيير شکل، ميلگرد FRP به تنش بسيار کمتري نياز دارد. در ادامه دو ويژگي مهم ميلگرد FRP را با جزييات بيشتر بررسي مي کنيم.

جدول مقایسه مقاومت کششی و مدول الاستیسیته با فولاد

براي درک دقيق تفاوت ميلگرد FRP و فولادي، بهترين روش مقايسه کمي مشخصات است. جدول زير مقادير متوسط ميلگرد فولادي A3 و انواع ميلگرد FRP را نشان مي دهد.

همانطور که جدول نشان مي دهد، ميلگرد FRP از نوع CFRP بيشترين مقاومت کششي را دارد اما مدول آن همچنان از فولاد کمتر است. اين يعني براي کنترل تغيير شکل در سازه، طراح بايد سطح بيشتري از ميلگرد FRP را نسبت به فولاد بکار گيرد. همچنين رفتار ترد ميلگرد FRP يکي از چالش هاي اصلي طراحي است زيرا بر خلاف فولاد، قبل از شکست هيچ علامتي از تسليم نشان نمي دهد. بنابراين آيين نامه هايي مانند ACI 440.1R ضرايب اطمينان بالاتري براي ميلگرد FRP در نظر گرفته اند.

رفتار در برابر خوردگی، مواد شیمیایی و دما

يکي از دلايل اصلي روي آوردن به ميلگرد FRP، عملكرد استثنايي آن در برابر خوردگي است. ميلگرد فولادي در مجاورت کلرورها، رطوبت و دي اکسيد کربن دچار زنگ زدگي شده و پس از افزايش حجم، بتن اطراف را مي ترکاند.

 اما ميلگرد FRP ماهيتا غيرفلزي بوده و هيچگونه خوردگي الکتروشيميايي در آن رخ نمي دهد. مطالعات نشان داده اند که ميلگرد FRP پس از 10 سال قرارگيري در محيط دريايي، بيش از 90 درصد مقاومت اوليه خود را حفظ مي کند. در برابر مواد شيميايي اسيدي و قليايي نيز ميلگرد FRP عملكرد بسيار خوبي دارد. تنها نکته مهم، رفتار ميلگرد FRP در دماهاي بالا است.

رزين پليمري در دماهاي بالاتر از 200 درجه سانتي گراد شروع به نرم شدن مي کند. بنابراين در سازه هايي که در معرض حريق مستقيم قرار دارند، بايد از پوشش هاي ضدحريق يا بتن با ضخامت بيشتر براي ميلگرد FRP استفاده کرد. در دماهاي معمولي محيطي تا 80 درجه، ميلگرد FRP كاملا پایدار است و عملكرد آن تغيير محسوسي نمي کند.

جزئيات فاصله و ضخامت پوشش بتن براي انواع ميلگرد را در مقاله «پوشش بتن روي ميلگرد» بخوانيد.

تفاوت، مزایا، معایب و کاربرد میلگرد FRP

تا اينجا فهميديم ميلگرد FRP چيست و چه مشخصات فني دارد. در اين بخش به مقايسه عملياتي ميلگرد FRP با فولاد، مزايا و معايب آن و نيز کاربردهاي رايجش در پروژه هاي واقعي مي پردازيم.

تجربه پروژه هاي عمراني نشان داده که ميلگرد FRP در شرايط خاص مي تواند انتخاب برتري باشد اما جايگزين کامل فولاد در تمامي سازه ها نيست. در ادامه هر يک از اين موارد را دقيق بررسي مي کنيم.

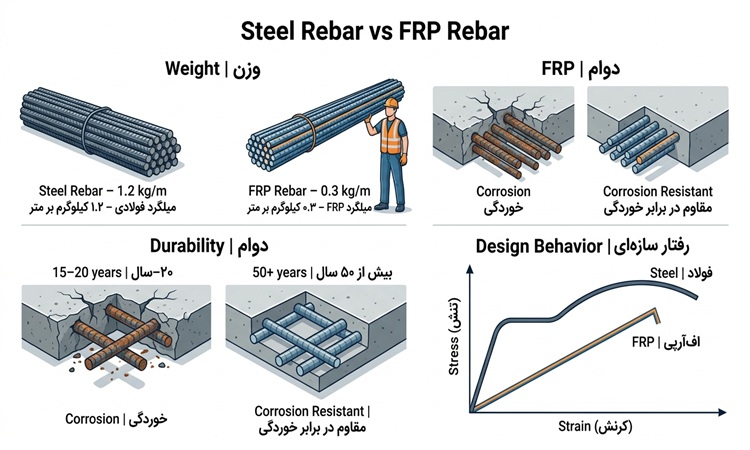

تفاوت کلیدی با میلگرد فولادی در وزن، دوام و طراحی

تفاوت ميلگرد FRP و فولادي در سه سطح وزن، دوام و روش طراحي قابل بررسي است. اولين تفاوت قابل لمس، وزن ميلگرد FRP است. همان قطري که ميلگرد فولادي 14 ميليمتر وزن حدود 1.2 کيلوگرم بر متر دارد، ميلگرد FRP همقطر وزني در حدود 0.3 کيلوگرم بر متر دارد.

اين کاهش 75 درصدي وزن، هزينه حمل و نقل و نصب را به شدت کاهش مي دهد. کارگران به راحتي مي توانند ميلگرد FRP را جابجا کنند و خستگي کمتري متحمل مي شوند. دومين تفاوت ميلگرد FRP و فولادي در دوام و طول عمر است. ميلگرد فولادي در بتن خورنده حداکثر 15 تا 20 سال عملكرد قابل قبول دارد در حاليکه ميلگرد FRP به راحتي تا بيش از 50 سال نيازهاي سازه اي را برآورده مي کند.

براي آشنايي بيشتر با ساير ميلگردهاي مقاوم در برابر خوردگي، مقاله «ميلگرد ضدزنگ چيست» را مطالعه کنيد.

سومين تفاوت ميلگرد FRP و فولادي به حوزه طراحي بازمي گردد. در سازه هاي مسلح با فولاد، فرض مي شود که فولاد قبل از بتن تسليم مي شود. اما در ميلگرد FRP به دليل رفتار ترد، طراح بايد از شکست ناگهاني جلوگيري کند. لذا آيين نامه هاي طراحي براي ميلگرد FRP محافظه کارانه تر است و معمولا سطح فولاد معادل 1.5 تا 2 برابر بر حسب مدول، براي ميلگرد FRP در نظر گرفته مي شود.

مزایا، معایب و کاربرد در بتن و سازه های خاص

بررسي مزايا و معايب ميلگرد FRP به تصميم گيري بهتر در انتخاب نوع آرماتور کمک مي کند. مزاياي ميلگرد FRP شامل موارد زير است: مقاومت فوق العاده در برابر خوردگي، سبکي وزن (25 درصد فولاد)، عدم رسانايي الکتريکي و مغناطيسي (مناسب براي بيمارستان ها و تجهيزات حساس)، افزايش طول عمر سازه تا 100 سال، کاهش هزينه هاي تعمير و نگهداري در بلندمدت.

اگر قصد برآورد طول عمر پروژه خود را داريد، مقاله «عمر مفيد ساختمان بتني» مي تواند راهنماي مناسبي باشد.

در مقابل، معايب ميلگرد FRP عبارتند از: قيمت اوليه بالاتر (2 تا 5 برابر ميلگرد فولادي)، رفتار ترد و شکست ناگهاني بدون هشدار، مدول الاستيسيته پايين که منجر به تغيير شکل بيشتر مي شود، حساسيت به دماهاي بالا، و محدوديت در خمش در کارگاه (بيشتر ميلگردهاي FRP پيش ساخته عرضه مي شوند). اما با وجود اين معايب، کاربرد ميلگرد FRP در بتن در برخي زمينه ها بسيار گسترده است.

 اصلي ترين کاربرد ميلگرد FRP در بتن شامل سازه هاي دريايي (اسکله، موج شکن، سکوهاي نفتي)، پل هاي مناطق سردسير که از نمک براي يخ زدايي استفاده مي شود، تونل هاي مترو (جلوگيري از جريان هاي سرگردان)، ديوارهاي حائل و فونداسيون هاي صنعتي در مجاورت مواد شيميايي، بيمارستان ها و مراکز تصويربرداري پزشکي که ميدان مغناطيسي صفر نياز دارند، و همچنين سازه هاي پيش ساخته بتني که وزن براي حمل و نقل مهم است.

جمع بندی

در اين مقاله به طور جامع به سوال ميلگرد FRP چيست پاسخ داديم. ميلگرد FRP نوعي ميلگرد کامپوزيتي متشکل از الياف (شيشه، کربن يا بازالت) و رزين پليمري است که با روش پولتروژن توليد مي شود. مهمترين ويژگي ميلگرد FRP مقاومت بسيار بالا در برابر خوردگي، سبکي وزن و رفتار خطي کشسان تا نقطه شکست است. از نظر مشخصات فني، ميلگرد FRP مقاومت کششي بيشتري نسبت به فولاد دارد اما مدول الاستيسيته آن پايين تر است.

جدول مقايسه ميلگرد FRP و فولادي نشان داد که براي دستيابي به سختي برابر، به سطح بيشتري از ميلگرد FRP نياز داريم. مزاياي ميلگرد FRP شامل افزايش طول عمر سازه و کاهش هزينه هاي تعمير و نگهداري است در حاليکه معايب آن قيمت اوليه بالاتر و رفتار ترد مي باشد. کاربرد ميلگرد FRP در بتن در محيط هاي خورنده، سازه هاي دريايي، پل ها، تونل ها، بيمارستان ها و صنايع شيميايي بسيار رايج شده است.

همچنين تحليل قيمت ميلگرد FRP نشان مي دهد که اگرچه هزينه اوليه آن بيشتر است اما در پروژه هاي با طول عمر بالاي 30 سال، از نظر اقتصادي توجيه پذير است. توصيه مي شود مهندسان براي هر پروژه با بررسي شرايط محيطي، نوع بارگذاري و بودجه، تصميم بگيرند که آيا استفاده از ميلگرد FRP منطقي است يا خير.

سوالات متداول

سوال 1: آيا ميلگرد FRP قطعا جايگزين ميلگرد فولادي خواهد شد؟
خير. ميلگرد FRP جايگزين کامل فولاد نيست. اين محصول براي شرايط خاص مانند محيط هاي خورنده، سازه هاي حساس به ميدان مغناطيسي و پروژه هاي سبک وزن طراحي شده است.

ميلگرد فولادي به دليل قيمت پايين تر، رفتار شکل پذير، تجربه طولاني کاربري و آيين نامه هاي غني، همچنان رايج ترين گزينه براي اکثر ساختمان ها باقي خواهد ماند.

سوال 2: قيمت ميلگرد FRP چقدر است و آيا از نظر اقتصادي به صرفه است؟
قيمت ميلگرد FRP به عوامل متعددي مانند نوع الياف (GFRP ارزان تر، CFRP گران تر)، قطر ميلگرد، ميزان توليد و ناحيه جغرافيايي بستگي دارد.

 به طور متوسط ميلگرد FRP از نوع GFRP حدود 2 تا 3 برابر ميلگرد فولادي معمولي قيمت دارد. اما اگر هزينه هاي تعمير و نگهداري در طول عمر 50 ساله سازه را محاسبه کنيد، ميلگرد FRP در پروژه هاي خورنده مقرون به صرفه تر است زه هيچ هزينه ترميم خوردگي نخواهد داشت. براي پل هاي مناطق خورنده، تحليل چرخه عمر نشان دهنده صرفه اقتصادي 30 تا 40 درصدي ميلگرد FRP نسبت به فولاد است.

سوال 3: آيا مي توان ميلگرد FRP را در کارگاه خم کرد؟
خمش ميلگرد FRP در کارگاه توصيه نمي شود زيرا اين کار باعث ايجاد ريزترک در رزين و کاهش مقاومت تا 50 درصد مي شود.

توليدکنندگان ميلگرد FRP را با زواياي مورد نياز به صورت پيش ساخته و با قالب هاي مخصوص توليد مي کنند. در برخي موارد خاص و با هماهنگي مهندس، مي توان از ميلگردهاي FRP با شعاع خم بزرگ استفاده کرد اما کلا بهتر است تمامي خمش ها در کارخانه انجام شود.

براي خمش در کارگاه، حتما بايد ميلگرد FRP را تا حدود 120 درجه سانتي گراد گرم کرد که اين کار تخصصي است و در پروژه هاي معمولي انجام نمي شود.
