لیستوفر میلگرد چیست و کاربرد آن در ساختمان سازی
- توضیحات
در صنعت ساختمانسازی، دقت در اجرای سازه اهمیت بسیار زیادی دارد. کوچکترین اشتباه در محاسبات یا اجرای میلگردها میتواند روی مقاومت و ایمنی ساختمان تأثیر مستقیم بگذارد. به همین دلیل مهندسان عمران و مجریان پروژه از ابزارها و اسناد مختلفی برای کنترل دقیق عملیات اجرایی استفاده میکنند. یکی از مهمترین این اسناد، «لیستوفر میلگرد» است.
لیستوفر میلگرد یکی از اصطلاحات رایج در پروژههای عمرانی و سازهای محسوب میشود که نقش مهمی در مدیریت میلگرد، کاهش پرت مصالح و اجرای صحیح آرماتوربندی دارد. بسیاری از کارفرمایان، مهندسان و حتی افرادی که تازه وارد حوزه ساختوساز شدهاند، این سؤال را مطرح میکنند که لیستوفر میلگرد دقیقاً چیست و چه کاربردی دارد؟
لیستوفر میلگرد چیست؟

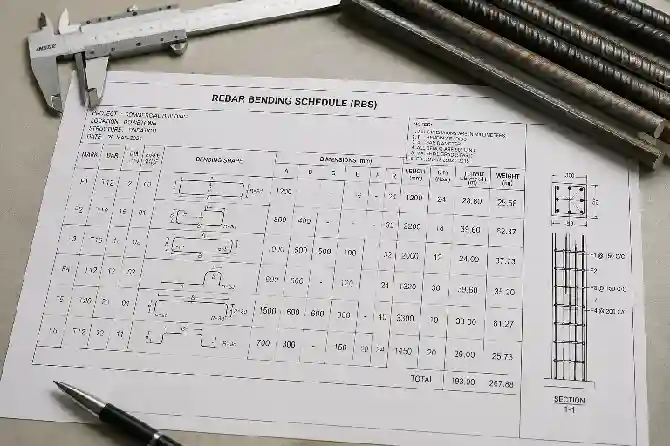

لیستوفر میلگرد یا Rebar Bending Schedule که به اختصار RBS نیز گفته میشود، جدولی مهندسی و اجرایی است که اطلاعات کامل میلگردهای مورد استفاده در یک پروژه ساختمانی را مشخص میکند.
در این جدول، جزئیات دقیق هر میلگرد از جمله:
- قطر میلگرد
- تعداد میلگرد
- طول برش
- نوع خم میلگرد
- محل استفاده
- وزن میلگرد
- کد یا شماره میلگرد
ثبت میشود تا عملیات برش، خمکاری و نصب میلگردها با دقت بالا انجام شود.
در واقع لیستوفر را میتوان نقشه اجرایی میلگردها دانست. این سند به تیم اجرایی کمک میکند که بدانند هر میلگرد باید با چه ابعاد و مشخصاتی آماده شود.
چرا لیستوفر میلگرد اهمیت دارد؟
در پروژههای ساختمانی، حجم زیادی از هزینهها مربوط به خرید میلگرد است. اگر محاسبات دقیق انجام نشود، مقدار زیادی از میلگردها بهصورت پرت از بین میرود یا در اجرا مشکلاتی ایجاد میشود. لیستوفر میلگرد دقیقاً برای جلوگیری از این مشکلات تهیه میشود.
مهمترین دلایل اهمیت لیستوفر عبارتاند از:
۱. کاهش پرت میلگرد
زمانی که طول و تعداد میلگردها دقیق مشخص شود، برشکاری اصولی انجام میشود و میزان ضایعات کاهش پیدا میکند. این موضوع در پروژههای بزرگ باعث صرفهجویی مالی قابل توجهی میشود.
۲. افزایش دقت اجرایی
لیستوفر باعث میشود تمام میلگردها مطابق نقشه سازه آماده شوند و احتمال خطای انسانی کاهش پیدا کند.
۳. مدیریت بهتر هزینهها
با استفاده از لیستوفر، کارفرما و پیمانکار میتوانند مقدار دقیق میلگرد موردنیاز پروژه را محاسبه کنند و هزینهها را بهتر کنترل کنند.
۴. افزایش سرعت اجرای پروژه
وقتی اطلاعات میلگردها بهصورت دقیق و آماده در اختیار کارگاه باشد، عملیات برش و خمکاری سریعتر انجام میشود.
۵. کنترل کیفیت پروژه
لیستوفر استاندارد کمک میکند اجرای آرماتوربندی مطابق ضوابط مهندسی و آییننامههای ساختمانی انجام شود.
اهمیت لیستوفر در ایمنی ساختمان
اجرای اشتباه میلگردها ممکن است مقاومت سازه را کاهش دهد. به همین دلیل تهیه لیستوفر دقیق، تأثیر مستقیمی بر ایمنی ساختمان دارد.
اگر طول یا خم میلگردها اشتباه باشد:
- پوشش بتن روي ميلگرد کاهش پیدا میکند
- اتصال اعضای سازه ضعیف میشود
- احتمال ترک و شکست افزایش مییابد
بنابراین لیستوفر علاوه بر مدیریت هزینه، در حفظ ایمنی سازه نیز نقش حیاتی دارد.
ویژگی لیستوفر میلگرد
یک لیستوفر حرفهای باید ویژگیهای زیر را داشته باشد:
- دقیق و بدون خطا باشد
- مطابق نقشه سازه تهیه شود
- خوانایی بالایی داشته باشد
- شامل تمام جزئیات اجرایی باشد
- مطابق آییننامههای ساختمانی تنظیم شود
- امکان استفاده آسان در کارگاه را فراهم کند
اطلاعات موجود در لیستوفر میلگرد
یک لیستوفر حرفهای شامل اطلاعات متعددی است که هر کدام نقش مهمی در اجرای پروژه دارند. در ادامه مهمترین بخشهای آن را بررسی میکنیم.
شماره میلگرد
هر میلگرد دارای یک شماره یا کد اختصاصی است تا در نقشهها و کارگاه قابل شناسایی باشد.
قطر میلگرد
قطر میلگرد معمولاً بر حسب میلیمتر مشخص میشود؛ مانند میلگرد ۸، ۱۰، ۱۲ یا ۱۶ میلیمتری.
طول میلگرد
در لیستوفر، طول دقیق هر قطعه میلگرد مشخص میشود تا برشکاری دقیق انجام گیرد.
شکل خم میلگرد
برخی میلگردها نیاز به خمکاری دارند. نوع و زاویه خم در لیستوفر مشخص میشود.
تعداد میلگردها
تعداد دقیق هر نوع میلگرد در جدول درج میشود تا میزان مصرف مشخص باشد.
وزن میلگرد
وزن هر شاخه و مجموع وزن میلگردها برای خرید و حملونقل اهمیت زیادی دارد.
محل استفاده
مشخص میشود که هر میلگرد مربوط به کدام بخش سازه است؛ مانند:
- فونداسیون
- ستون
- تیر
- سقف
- دیوار برشی
کاربرد لیستوفر میلگرد در ساختمانسازی
لیستوفر تنها یک جدول ساده نیست، بلکه یکی از اصلیترین ابزارهای اجرایی در پروژههای عمرانی به شمار میرود.
مهمترین کاربردهای لیستوفر میلگرد عبارتاند از:
استفاده در آرماتوربندی
آرماتوربندها بر اساس اطلاعات لیستوفر، میلگردها را برش داده و خم میکنند.
برآورد دقیق مصالح
پیمانکاران میتوانند مقدار دقیق میلگرد موردنیاز را محاسبه و خریداری کنند.
کنترل پروژه
مهندسان ناظر از لیستوفر برای کنترل صحت اجرای میلگردها استفاده میکنند.
کاهش خطاهای انسانی
وقتی تمام اطلاعات بهصورت دقیق ثبت شده باشد، احتمال اشتباه در اجرا کمتر میشود.
براي آشنايي بيشتر با ساير ميلگردهاي مقاوم در برابر خوردگي، مقاله «ميلگرد ضدزنگ چيست» را مطالعه کنيد.
تهیه لیستوفر میلگرد
چه کسانی لیستوفر میلگرد را تهیه میکنند؟
تهیه لیستوفر معمولاً توسط افراد متخصص انجام میشود. این افراد شامل موارد زیر میشود:
- مهندس عمران
تهیه لیستوفر نیازمند دقت و تخصص بالاست. این فرآیند معمولاً در چند مرحله انجام میشود.
بررسی نقشههای سازه
ابتدا نقشههای اجرایی ساختمان بررسی میشود تا اطلاعات میلگردها استخراج شود.
استخراج مشخصات میلگردها
تمام جزئیات مربوط به قطر، طول، تعداد و خم میلگردها ثبت میشود.
محاسبه طول و وزن
با استفاده از فرمولهای مهندسی، طول و وزن میلگردها محاسبه میشود.
تهیه جدول لیستوفر
تمام اطلاعات در قالب جدول منظم وارد میشود.
کنترل نهایی
در پایان، لیستوفر توسط مهندس مربوطه بررسی و تأیید میشود.
نرمافزارهای تهیه لیستوفر میلگرد
امروزه بسیاری از مهندسان برای تهیه لیستوفر از نرمافزارهای تخصصی استفاده میکنند. این نرمافزارها سرعت و دقت کار را افزایش میدهند.
برخی از نرمافزارهای رایج عبارتاند از:
- AutoCAD
- Revit
- Tekla Structures
- Etabs
- SAFE
- Excel
استفاده از این نرمافزارها باعث کاهش خطاهای محاسباتی میشود.
برخی از نرمافزارهای رایج عبارتاند از:
- AutoCAD
- Revit
- Tekla Structures
- Etabs
- SAFE
- Excel
استفاده از این نرمافزارها باعث کاهش خطاهای محاسباتی میشود.
تفاوت لیستوفر میلگرد و متره میلگرد
بسیاری از افراد تصور میکنند متره و لیستوفر یکسان هستند، اما این دو تفاوتهای مهمی دارند.
متره میلگرد
در متره، مقدار کلی میلگرد موردنیاز پروژه محاسبه میشود.
لیستوفر میلگرد
در لیستوفر، جزئیات اجرایی هر میلگرد شامل طول، خم، تعداد و محل استفاده مشخص میشود.
اگر بخواهیم به زبان ساده بیان کنیم:
- متره = برآورد مقدار
- لیستوفر = جزئیات اجرایی
- متره = برآورد مقدار
- لیستوفر = جزئیات اجرایی
نقش لیستوفر در کاهش هزینههای پروژه
یکی از مهمترین مزایای لیستوفر، کاهش هزینههای اضافی پروژه است. زمانی که میلگردها دقیق برش داده شوند:
- پرت مصالح کاهش پیدا میکند
- خرید اضافی انجام نمیشود
- سرعت اجرا افزایش مییابد
- هزینه نیروی انسانی کمتر میشود
در پروژههای بزرگ، این صرفهجویی میتواند رقم بسیار قابل توجهی باشد.
- پرت مصالح کاهش پیدا میکند
- خرید اضافی انجام نمیشود
- سرعت اجرا افزایش مییابد
- هزینه نیروی انسانی کمتر میشود
در پروژههای بزرگ، این صرفهجویی میتواند رقم بسیار قابل توجهی باشد.
